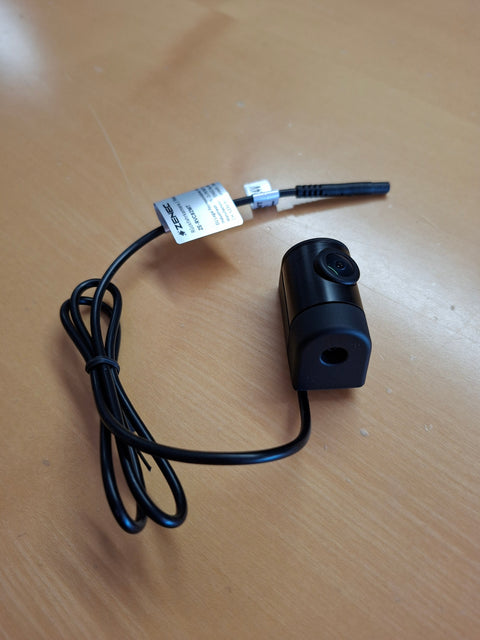

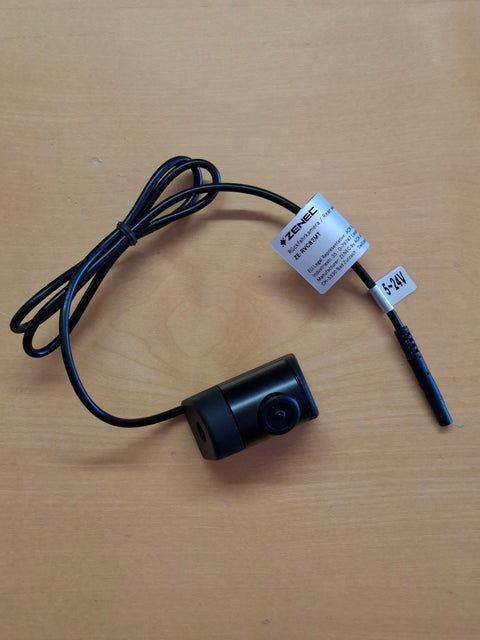

ZENEC ZE-RVC82MT Rückfahrkamera – universell, vertikal verstellbar, 170° Weitwinkel, IP69K

Die ZENEC ZE-RVC82MT ist eine besonders kompakte und hochauflösende Universal-Rückfahrkamera für Reisemobile, Campervans, Transporter und Personenwagen. Durch ihre robuste Bauweise, den grossen 170°-Betrachtungswinkel und den vertikal verstellbaren Kamerasensor eignet sie sich hervorragend als Rangier- und Rückfahrkamera für unterschiedlichste Fahrzeugtypen.

Ein wesentlicher Vorteil der ZE-RVC82MT ist die flexible Einstellung des Bildausschnitts. Der Kamerasensor sitzt in einer drehbaren Sensorwalze und kann bis zu 70° nach oben beziehungsweise 70° nach unten verstellt werden. Dadurch lässt sich der überwachte Bereich hinter dem Fahrzeug individuell auf Montageposition, Fahrzeughöhe und persönliche Anforderungen abstimmen.

Hochauflösender SONY CMOS-Bildsensor

Im Inneren arbeitet ein SONY IMX225LQR CMOS-Sensor mit einer Auflösung von 1305 × 977 Pixeln.

Der Sensor zeichnet sich durch eine hohe Lichtempfindlichkeit und geringe Bildrauschwerte aus. Mit einer angegebenen Lichtempfindlichkeit von 0,3 Lux liefert die Kamera auch bei ungünstigen Lichtverhältnissen ein gut nutzbares Kamerabild.

Automatisch geregelt werden:

• Weissabgleich
• Belichtungskompensation
• Helligkeitsabgleich
• Synchronisation

Damit ist während der Fahrt beziehungsweise beim Rangieren keine manuelle Bildanpassung erforderlich.

170° Weitwinkel für eine grosszügige Übersicht

Die Kamera bietet einen grossen diagonalen Betrachtungswinkel von 170°.

Die Blickwinkel betragen:

• Diagonal: 170°
• Horizontal: 135°
• Vertikal: 90°

Dadurch lässt sich ein grosser Bereich hinter dem Fahrzeug überwachen – besonders praktisch bei breiten Reisemobilen, Campervans und Transportern.

Vertikal individuell einstellbarer Bildausschnitt

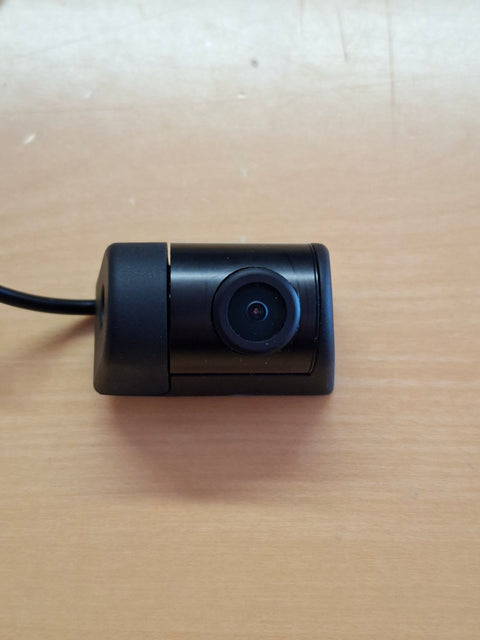

Eine Besonderheit der ZE-RVC82MT ist die drehbare Sensorwalze.

Der Kamerasensor lässt sich einstellen:

• 0–70° nach oben
• 0–70° nach unten

Damit muss nicht allein die Position des Kameragehäuses den späteren Bildausschnitt bestimmen. Nach der Montage kann die Blickrichtung der Kamera gezielt an das Fahrzeug angepasst werden.

Dies ist beispielsweise hilfreich, wenn je nach Anwendung entweder der Bereich unmittelbar hinter dem Fahrzeug oder ein weiter entfernter Bereich stärker im Kamerabild sichtbar sein soll.

Robustes Aluminium-Druckgussgehäuse

Die Kamera befindet sich in einem kompakten Gehäuse aus Aluminium-Druckguss. Dieses bietet eine hohe mechanische Stabilität bei gleichzeitig sehr kleinen Abmessungen.

Mit lediglich 44 × 23 × 29 mm lässt sich die Kamera dezent am Fahrzeug integrieren.

Mögliche Montagepositionen sind je nach Fahrzeug beispielsweise:

• Heckklappe
• Hecktür
• Bereich des Nummernschildhalters
• Unterhalb beziehungsweise im Bereich der Stossstange
• Individuelle Positionen am Fahrzeugheck

Die endgültige Montageposition sollte so gewählt werden, dass die Kamera ein möglichst ungehindertes Sichtfeld besitzt.

IP69K – für anspruchsvolle Bedingungen am Fahrzeugheck

Die ZE-RVC82MT ist nach IP69K ausgeführt.

Damit ist das Kameragehäuse für die anspruchsvollen Umgebungsbedingungen einer Aussenmontage am Fahrzeug konzipiert. Gerade am Fahrzeugheck ist dies wichtig, da die Kamera Regen, Spritzwasser, Schmutz und den typischen Belastungen des Strassenbetriebs ausgesetzt ist.

Breiter Spannungsbereich von 6 bis 24 V

Die Kamera arbeitet mit einer Spannungsversorgung von:

DC 6–24 V

Der breite Eingangsspannungsbereich ermöglicht den Einsatz in unterschiedlichen Fahrzeuganwendungen.

NTSC-Videosignal für universelle Integration

Die ZE-RVC82MT arbeitet mit dem NTSC-Videosystem bei 30 fps und ist für Geräte mit entsprechendem analogem CVBS-Kameraeingang vorgesehen.

Sie kann mit geeigneten:

• Rückfahrkameramonitoren
• 1-DIN Infotainmentsystemen
• 2-DIN Infotainmentsystemen
• Multimedia-Systemen
• Navigationssystemen

kombiniert werden, sofern diese über einen kompatiblen Cinch-/CVBS-Kameraeingang verfügen.

Vor der Bestellung sollte bei Fremdgeräten geprüft werden, ob der vorhandene Kameraeingang ein NTSC-CVBS-Signal unterstützt.

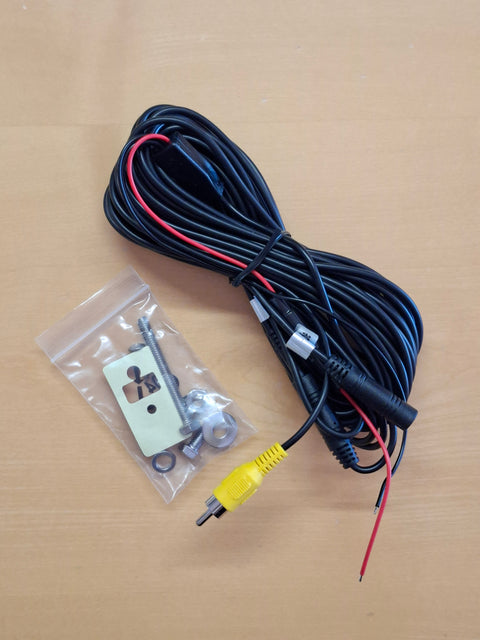

10 Meter Systemkabel – ideal für Reisemobile und Transporter

Zum Lieferumfang gehört ein 10 m langes Haupt-Verlängerungskabel.

Gerade bei langen Campervans und Reisemobilen ist die grosszügige Kabellänge von Vorteil, da zwischen Kamera am Fahrzeugheck und dem Infotainmentsystem im Cockpit erhebliche Entfernungen liegen können.

Das Systemkabel ist mit kompakten Mini-4-PIN-Steckverbindungen ausgestattet.

Dadurch kann die erforderliche Kabeldurchführung durch die Karosserie besonders klein gehalten werden.

Nur 6,1 mm Kabeldurchführungsbohrung erforderlich

Für die Kabeldurchführung wird lediglich eine Bohrung von 6,1 mm benötigt.

Die Befestigung erfolgt über eine M6-Hohlgewindeschraube, durch welche die Verkabelung geführt werden kann. Dadurch entsteht eine kompakte und optisch saubere Installation.

Ideal für Reisemobil und Campervan

Die ZE-RVC82MT eignet sich aufgrund ihrer kompakten Bauform und des einstellbaren Blickwinkels besonders für:

• Reisemobile
• Wohnmobile
• Campervans
• Kastenwagen
• Transporter
• Personenwagen
• Individuelle Camper-Ausbauten

Bei grossen Reisemobilen ermöglicht der weite Blickwinkel eine gute Übersicht beim Rangieren. Bei Campervans wiederum ist die kleine Bauform interessant, da sich die Kamera sehr unauffällig in das Fahrzeugheck integrieren lässt.

Produktmerkmale

• Kompakte Universal-Rückfahrkamera
• SONY CMOS-Bildsensor
• SONY IMX225LQR
• Auflösung 1305 × 977 Pixel
• Hohe Lichtempfindlichkeit von 0,3 Lux
• 170° diagonaler Weitwinkel
• 135° horizontaler Betrachtungswinkel
• 90° vertikaler Betrachtungswinkel
• Vertikal verstellbarer Kamerasensor
• Bis 70° nach oben verstellbar
• Bis 70° nach unten verstellbar
• Robustes Aluminium-Druckgussgehäuse
• IP69K
• NTSC-Videosystem
• 30 Bilder pro Sekunde
• CVBS-Videosignal
• Betriebsspannung DC 6–24 V
• Automatischer Weissabgleich
• Automatische Belichtungskompensation
• Automatischer Helligkeitsabgleich
• 10 m Haupt-Verlängerungskabel
• Mini-4-PIN-Steckverbindungen
• Nur 6,1 mm Kabeldurchführungsbohrung
• Befestigung über M6-Hohlgewindeschraube
• Besonders kompakte Abmessungen
• Für Reisemobil, Campervan, Transporter und PKW

Technische Daten

Kompatibilität beachten

Die Kamera ist universell einsetzbar, jedoch muss das angeschlossene Anzeige- beziehungsweise Infotainmentsystem einen geeigneten analogen CVBS-Kameraeingang und das NTSC-Signal unterstützen.

Bei werkseitigen Fahrzeug-Infotainmentsystemen kann abhängig vom Fahrzeug zusätzlich ein fahrzeugspezifisches Interface oder ein entsprechender Kameraadapter erforderlich sein.

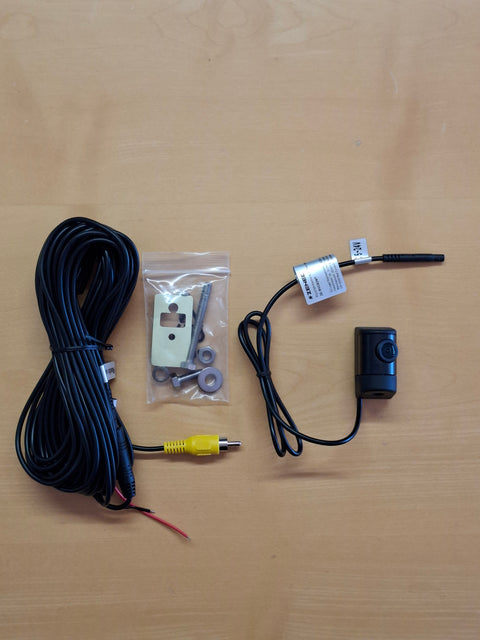

Lieferumfang

• 1 ZENEC ZE-RVC82MT Rückfahrkamera
• 1 Haupt-Verlängerungskabel, 10 m
• 1 Kabelendstück für die Anschlüsse auf Headunit-Seite, 0,7 m
• M6-Hohlgewindeschraube
• Montagezubehör
• Montageanleitung

Die ZENEC ZE-RVC82MT ist eine interessante Lösung für alle, die eine kleine, robuste und flexibel ausrichtbare Rückfahrkamera suchen. Insbesondere die Kombination aus 170° Weitwinkel, vertikal um bis zu 70° verstellbarem Sensor, SONY CMOS-Technologie, IP69K und 10 m Systemkabel macht sie für den Einbau in Reisemobile und Campervans besonders geeignet.

CAMPINGWELT24 AG unterstützt Sie gerne bei Fragen zur Kompatibilität, zum Einbau und zur Anbindung der Kamera an Ihr vorhandenes Radio-, Navigations- oder Multimediasystem.
