Connecteur en Y MC4 pour 2 panneaux solaires – 1 paire, 30 A, 1000 V CC, IP67

Grâce au connecteur de dérivation en Y compatible MC4, deux panneaux solaires peuvent être connectés en parallèle facilement et de manière fiable. Le kit se compose d'un connecteur en Y avec une fiche mâle vers deux connecteurs femelles, ainsi que d'un connecteur en Y avec une prise femelle vers deux connecteurs mâles.

Ces connecteurs de dérivation solaires sont parfaits pour les installations photovoltaïques sur les camping-cars, caravanes, vans et bateaux, ainsi que pour les systèmes en site isolé et les installations solaires fixes.

Grâce aux sections de câble flexibles entre les raccords, les connecteurs sont particulièrement faciles à installer. Le boîtier robuste en PPO, les contacts en cuivre étamé et l'indice de protection IP67 rendent ce kit adapté à une utilisation en extérieur.

Caractéristiques du produit

• Kit de connecteurs de dérivation en Y compatible MC4
• Pour le branchement en parallèle de 2 panneaux solaires
• 1 × mâle vers 2 × femelles
• 1 × femelle vers 2 × mâles
• Kit complet pour connexion positive et négative
• Courant nominal jusqu'à 30 A
• Tension nominale jusqu'à 1000 V DC
• Pour câbles solaires de 2,5 à 6 mm²
• Convient pour AWG 14 à AWG 10
• Indice de protection IP67
• Pour une utilisation en extérieur
• Matériau PPO résistant aux UV et au vieillissement
• Contacts en cuivre
• Surfaces de contact étamées
• Raccords autobloquants
• Version en Y flexible avec câbles de raccordement
• Idéal pour camping-car, caravane et van
• Convient également pour les bateaux et les installations photovoltaïques fixes

Connecter facilement deux panneaux solaires en parallèle

Le kit de connexion en Y permet de brancher deux panneaux solaires en parallèle sans répartiteur supplémentaire.

Dans cette configuration, les deux câbles positifs et les deux câbles négatifs des panneaux solaires sont réunis. Lors d'un branchement en parallèle, la tension reste globalement au niveau d'un seul panneau, tandis que les courants des deux panneaux s'additionnent.

Ceci est particulièrement adapté aux installations solaires de camping, où la surface de toit disponible est utilisée avec plusieurs panneaux solaires individuels.

Idéal pour les installations solaires sur camping-cars et vans

Les connecteurs de dérivation en Y sont adaptés, par exemple, pour :

• Camping-cars
• Caravanes
• Vans aménagés
• Fourgons
• Toits relevables et toits rehaussables
• Bateaux et yachts
• Systèmes en site isolé
• Stations solaires pour balcon
• Installations photovoltaïques fixes

Pour câbles solaires de 2,5 à 6 mm²

Les connecteurs sont adaptés aux sections de câbles PV courantes :

• 2,5 mm² / AWG 14
• 4 mm² / AWG 12
• 6 mm² / AWG 10

Cela permet d'intégrer le kit de manière flexible dans de nombreuses installations solaires, petites ou grandes.

Conception protégée contre les intempéries selon IP67

Les connecteurs ont un indice de protection IP67 et sont adaptés à une utilisation en plein air lorsqu'ils sont montés correctement.

Le boîtier est en plastique PPO, qui se distingue par une bonne résistance au vieillissement et aux UV. Les contacts sont en cuivre avec une surface étamée et permettent une connexion électrique fiable.

Données techniques

• Type de produit : Connecteur de dérivation solaire en Y
• Système de connexion : Compatible MC4
• Version : 2 voies
• Application : Branchement en parallèle de 2 panneaux solaires
• Courant nominal : 30 A
• Tension nominale : 1000 V DC
• Résistance de contact : ≤ 0,5 mΩ
• Indice de protection : IP67
• Ignifugation : UL94-V0
• Section de câble adaptée : 2,5–6 mm²
• AWG : 14–10
• Matériau des contacts : Cuivre, étamé
• Matériau d'isolation : PPO
• Température de service : -40 °C à +105 °C
• Dimensions : env. 280 × 60 × 20 mm
• Couleur : Noir
• Poids : env. 120 g par paire

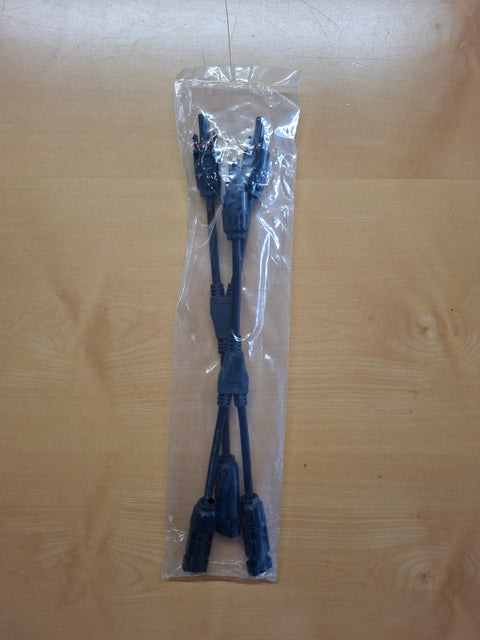

Contenu de la livraison

• 1 × connecteur de dérivation en Y : 1 mâle vers 2 femelles
• 1 × connecteur de dérivation en Y : 1 femelle vers 2 mâles

Contenu total : 1 paire / 1 kit complet pour le branchement en parallèle de 2 panneaux solaires.

Note importante concernant l'illustration du produit

Sur certaines images du produit, 3 kits ou 3 paires peuvent être représentés. Le prix de vente et le contenu de la livraison se réfèrent exclusivement à 1 paire, composée de 2 connecteurs de dérivation en Y.

Note sur le branchement en parallèle

Lors d'un branchement en parallèle, les courants des deux panneaux solaires connectés s'additionnent. Les câbles solaires, connecteurs, fusibles et régulateurs de charge solaire doivent donc être dimensionnés pour le courant total possible. Le courant nominal maximal du connecteur de dérivation (30 A) ne doit pas être dépassé.

Pour un branchement en parallèle optimal, il convient d'utiliser des panneaux solaires ayant des caractéristiques électriques compatibles.

CAMPINGWELT24 AG se tient à votre disposition pour vous aider dans le choix de vos panneaux solaires, connecteurs MC4, câbles solaires, passages de toit et régulateurs de charge solaire MPPT, ainsi que pour l'installation professionnelle de votre système solaire.
