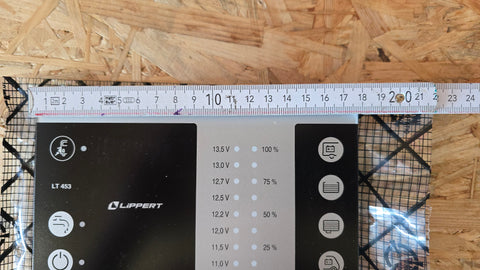

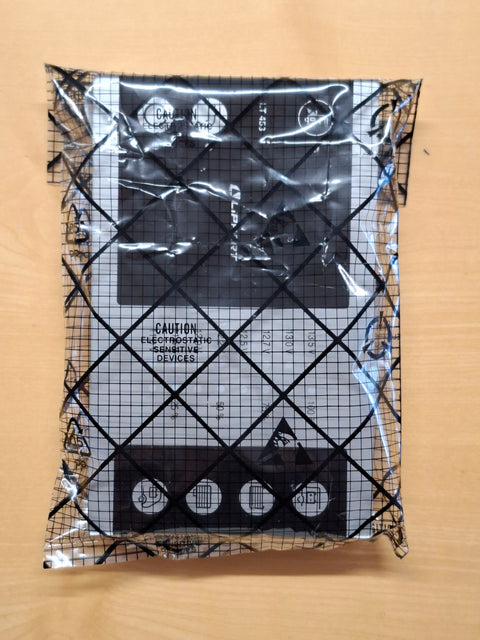

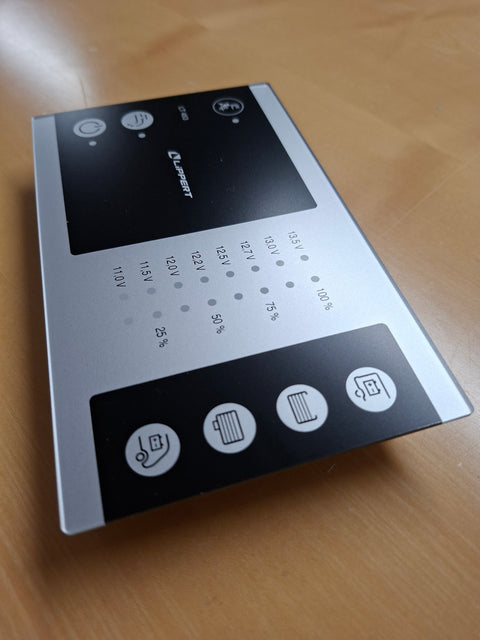

Panneau d'affichage LT453 – Panneau de confort avec affichage LED pour réf. 800033

Le panneau de confort LT453 est une unité de commande et d'affichage centrale pour le système électrique embarqué des camping-cars, caravanes et véhicules aménagés. Il regroupe la surveillance de la batterie de démarrage et de la batterie auxiliaire, le contrôle des réservoirs d'eau propre et d'eaux usées, ainsi que des fonctions de commutation importantes sur un panneau de commande compact.

L'utilisation s'effectue via des touches sensitives capacitives, sans interrupteurs mécaniques conventionnels. Les affichages LED clairs permettent un contrôle rapide des principales fonctions et des états de fonctionnement du véhicule.

Caractéristiques du produit

• Panneau de confort et d'affichage LT453
• Adapté pour la réf. 800033
• Pour réseaux de bord 12 V
• Commande tactile capacitive inusable
• Surveillance de la batterie de démarrage et de la batterie auxiliaire
• Affichage de la tension de batterie par 8 niveaux LED
• Avertissement visuel de sous-tension
• Indicateur de niveau pour eau propre
• Indicateur de niveau pour eaux usées
• 4 niveaux LED pour chaque indicateur de réservoir
• Interrupteur principal 12 V avec témoin de contrôle
• Interrupteur de pompe séparé avec témoin de contrôle LED
• Affichage LED pour l'alimentation secteur 230 V présente
• Fixation sans vis
• Construction compacte
• Convient pour l'aménagement de camping-cars et la modernisation

Surveillance de deux batteries

Le LT453 permet de surveiller à la fois la batterie auxiliaire et la batterie de démarrage. La tension respective des batteries est affichée clairement par huit niveaux LED.

En cas de sous-tension critique, un avertissement visuel se déclenche. Cela permet de vérifier rapidement l'état de charge du système électrique embarqué et de détecter précocement une décharge excessive.

Surveillance des réservoirs d'eau propre et d'eaux usées

Le panneau permet également de contrôler l'eau propre et les eaux usées. Un indicateur de niveau avec quatre niveaux LED chacun est disponible pour les deux réservoirs.

Le système est prévu pour la mesure du niveau des réservoirs en plastique. Pour la mesure, des capteurs de réservoir appropriés ou des sondes de réservoir à tige ainsi que les accessoires adaptés au système de réservoir correspondant sont nécessaires.

Commande centrale 12 V

L'interrupteur principal 12 V intégré permet de couper ou d'activer l'alimentation 12 V de manière centralisée. Un témoin de contrôle informe de l'état de fonctionnement actuel.

Le LT453 dispose également d'un interrupteur de pompe séparé avec témoin de contrôle LED. La pompe à eau peut ainsi être allumée et éteinte confortablement directement depuis le panneau de commande central.

Contrôle réseau 230 V

Une LED séparée indique si une alimentation secteur 230 V est présente. Cela permet de voir directement sur le panneau si le véhicule est raccordé à une alimentation secteur externe appropriée.

Fonctions d'affichage et de commande

• Tension de la batterie auxiliaire
• Tension de la batterie de démarrage
• Avertissement visuel de sous-tension
• Niveau d'eau propre
• Niveau d'eaux usées
• Interrupteur principal 12 V
• Interrupteur de pompe
• Affichage secteur 230 V

Caractéristiques techniques

Note sur les capteurs de réservoir

Les capteurs de réservoir ou sondes à tige nécessaires à la mesure du niveau de remplissage doivent être choisis en fonction du système de réservoir existant. Avant l'installation, il convient de vérifier quels capteurs sont déjà présents dans le véhicule et quels composants supplémentaires sont nécessaires.

Le LT453 est particulièrement adapté aux aménagements de camping-cars personnalisés ainsi qu'au renouvellement ou à l'extension d'un système électrique embarqué existant. La surveillance de la batterie, le contrôle des réservoirs, la commande de la pompe et l'interrupteur principal 12 V sont réunis de manière compacte en un point central.

Pour toute question concernant la compatibilité, les capteurs de réservoir appropriés ou l'intégration du LT453 dans le système électrique embarqué, CAMPINGWELT24 AG est à votre disposition pour vous conseiller.
