Controllo relè per pompe RS 10 per vari quadri di controllo o EBL

Il comando a relè RS 10 serve per accendere o spegnere l'alimentazione a 12 V della pompa dell'acqua tramite un segnale di controllo proveniente da un pannello di comando e controllo. per spegnere.
Deve essere utilizzato quando il segnale di controllo non viene utilizzato direttamente per la commutazione

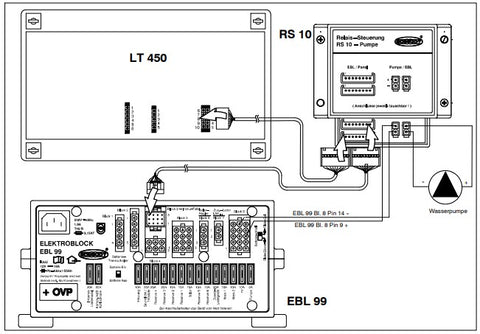

non può essere utilizzato perché la sua potenza non è sufficiente (ad esempio con il pannello di comando e controllo del campo sensore LT 450) e l'elettroblocco collegato non
ha il proprio relè pompa (ad esempio EBL 99).

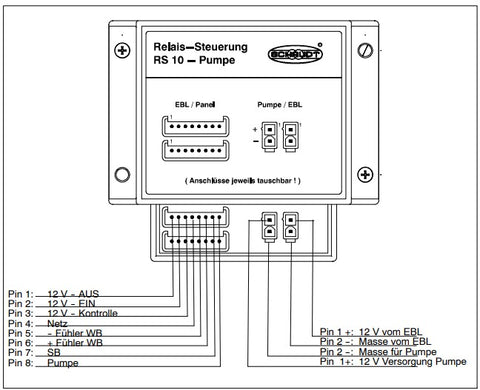

Il pannello di controllo e di comando collegato fornisce un segnale di controllo al
Sostituzione della pompa. Questo segnale controlla un relè nell'RS 10. Il
I contatti del relè vengono portati verso l'esterno e possono quindi essere utilizzati per attivare l'alimentazione a 12 V per la pompa dell'acqua.
