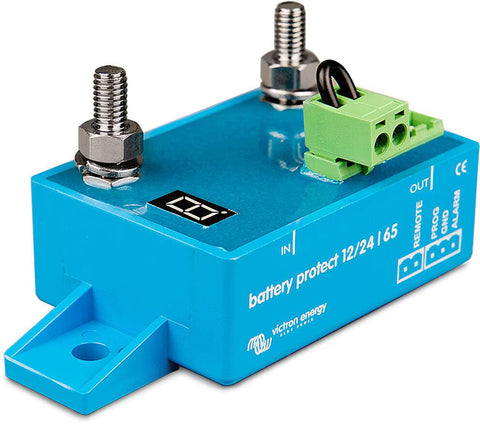

Victron BatteryProtect 12, 24 V – 65 A Tiefentladeschutz

Der Victron BatteryProtect schützt Starter- und Versorgungsbatterien zuverlässig vor schädlicher Tiefentladung. Er trennt weniger wichtige 12-V- beziehungsweise 24-V-Verbraucher automatisch von der Batterie, bevor die Batteriespannung zu weit absinkt oder nicht mehr genügend Energie zum Starten des Motors zur Verfügung steht.

Neben seiner Funktion als Batterieschutz kann der Ein-/Aus-Eingang auch als zentraler System-Ein-/Aus-Schalter genutzt werden. Die Systemspannung von 12 V oder 24 V wird automatisch erkannt.

Produktmerkmale

• Tiefentladeschutz für 12-V- und 24-V-Batteriesysteme
• Maximaler unterbrechungsfreier Laststrom 65 A
• Spitzenstrom bis 250 A für 30 Sekunden
• Automatische Erkennung von 12-V- und 24-V-Systemen
• Einstellbare Abschalt- und Wiedereinschaltspannungen
• Siebensegmentanzeige zur Anzeige der gewählten Einstellung
• Spezieller Betriebsmodus für Lithium-Ionen-Batterien
• Steuerung über VE.Bus BMS möglich
• Extrem niedriger Eigenverbrauch
• Integrierter Überspannungsschutz
• MOSFET-Schaltung ohne mechanisches Relais
• Keine Funkenbildung durch Relaiskontakte
• Verzögerter Alarmausgang
• Verzögerte Lastabschaltung
• Automatisches Wiederanschliessen der Verbraucher
• Ein-/Aus-Eingang als System-Hauptschalter verwendbar
• Elektronik vergossen und nach IP67 geschützt

Schutz vor Tiefentladung

Der BatteryProtect überwacht kontinuierlich die Batteriespannung. Sinkt diese unter den eingestellten Grenzwert, werden die angeschlossenen Verbraucher nach der vorgesehenen Verzögerung von der Batterie getrennt.

Dadurch wird verhindert, dass Verbraucher die Batterie unnötig tief entladen und damit deren Lebensdauer beeinträchtigen oder bei einer Starterbatterie die zum Motorstart benötigte Energie aufbrauchen.

Automatische 12-/24-V-Erkennung

Der BatteryProtect erkennt selbstständig, ob er in einem 12-V- oder 24-V-System eingesetzt wird. Eine manuelle Auswahl der Systemspannung ist dadurch nicht erforderlich.

Die Standard-Schwellwerte betragen:

• Abschaltung: 10,5 V bei 12-V-Systemen beziehungsweise 21 V bei 24-V-Systemen
• Wiedereinschaltung: 12 V beziehungsweise 24 V

Darüber hinaus können verschiedene Ein- und Ausschaltschwellen programmiert werden.

Alarmfunktion mit Zeitverzögerung

Unterschreitet die Batteriespannung den eingestellten Abschaltwert länger als 12 Sekunden, wird zunächst der Alarmausgang aktiviert.

Die eigentliche Lastabschaltung erfolgt nach 90 Sekunden. Steigt die Batteriespannung innerhalb dieser Zeit wieder auf den erforderlichen Wert an, beispielsweise nach dem Starten des Motors, bleibt die Last angeschlossen.

Nach einer Abschaltung werden die Verbraucher 30 Sekunden nachdem die erforderliche Wiedereinschaltspannung überschritten wurde automatisch wieder verbunden.

Überspannungsschutz

Neben der Tiefentladung schützt der BatteryProtect angeschlossene Verbraucher auch vor zu hoher Gleichspannung.

Die Last wird abgeschaltet, wenn die Spannung folgende Werte überschreitet:

• 16 V im 12-V-System
• 32 V im 24-V-System

Dadurch können empfindliche 12-/24-V-Verbraucher zusätzlich vor Überspannung geschützt werden.

MOSFET-Technologie

Anstelle eines mechanischen Relais arbeitet der BatteryProtect mit MOSFET-Schaltern. Dadurch entstehen beim Schalten keine Funken an Relaiskontakten.

Gleichzeitig ermöglicht die elektronische Schaltung einen sehr niedrigen Eigenverbrauch.

Lithium-Betriebsmodus

Für Lithium-Ionen-Batteriesysteme steht eine spezielle Einstellung zur Verfügung. In diesem Betriebsmodus kann der BatteryProtect durch ein kompatibles VE.Bus BMS gesteuert werden.

Gerade bei Lithium-Systemen ist der niedrige Eigenverbrauch nach einer Unterspannungsabschaltung von Vorteil.

Technische Daten

Lieferumfang

• 1 Victron BatteryProtect 12/24 V – 65 A

Hinweis: Der BatteryProtect muss entsprechend dem maximalen Laststrom der angeschlossenen Verbraucher dimensioniert werden. Kabelquerschnitte und Absicherungen sind ebenfalls entsprechend der Strombelastung und Leitungslänge auszulegen.

Bei Fragen zur Dimensionierung des BatteryProtect, zum Schutz Ihrer Versorgerbatterie oder zur Integration in ein 12-/24-V-Bordnetz berät CAMPINGWELT24 AG gerne.
