Connettore a Y MC4 per 2 moduli solari – 1 coppia, 30 A, 1000 V DC, IP67

Con il connettore a Y compatibile MC4 è possibile collegare due moduli solari in parallelo in modo semplice e affidabile. Il set è composto da un connettore a Y con un'uscita maschio e due femmina e da un connettore a Y con un'uscita femmina e due maschio.

I connettori solari a derivazione sono ideali per impianti fotovoltaici su camper, caravan, roulotte e imbarcazioni, nonché per impianti a isola e impianti solari fissi.

Grazie ai segmenti di cavo flessibili tra i connettori, la posa è particolarmente semplice. Il robusto alloggiamento in PPO, i contatti in rame stagnato e il grado di protezione IP67 rendono il set adatto all'uso in ambienti esterni.

Caratteristiche del prodotto

• Set di connettori a Y compatibili MC4
• Per il collegamento in parallelo di 2 moduli solari
• 1 × maschio a 2 × femmina
• 1 × femmina a 2 × maschio
• Set completo per connessione positiva e negativa
• Corrente nominale fino a 30 A
• Tensione nominale fino a 1000 V DC
• Per cavi solari da 2,5–6 mm²
• Adatto per AWG 14 fino a AWG 10
• Grado di protezione IP67
• Per uso in ambienti esterni
• Materiale PPO resistente ai raggi UV e all'invecchiamento
• Contatti in rame
• Superfici di contatto stagnate
• Connessioni autobloccanti
• Versione a Y flessibile con cavi di collegamento
• Ideale per camper, caravan e roulotte
• Adatto anche per barche e impianti fotovoltaici fissi

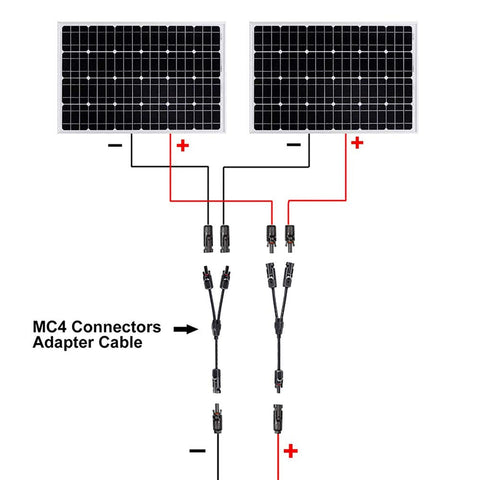

Collegare facilmente due moduli solari in parallelo

Il set di connettori a Y consente il collegamento in parallelo di due moduli solari senza necessità di un distributore aggiuntivo.

In questo modo, i due cavi positivi e i due cavi negativi dei moduli solari vengono uniti rispettivamente. In un collegamento in parallelo, la tensione rimane sostanzialmente al livello di un singolo modulo, mentre le correnti dei due moduli si sommano.

Ciò è particolarmente adatto per gli impianti solari su camper, dove la superficie del tetto disponibile viene utilizzata con più moduli solari singoli.

Ideale per impianti solari su camper e caravan

I connettori a Y sono adatti, ad esempio, per:

• Camper
• Caravan
• Campervan
• Furgoni camperizzati
• Tetti a soffietto e tetti sollevabili
• Barche e yacht
• Impianti a isola
• Impianti fotovoltaici da balcone
• Impianti fotovoltaici fissi

Per cavi solari da 2,5 a 6 mm²

I connettori sono adatti per le comuni sezioni di cavi PV:

• 2,5 mm² / AWG 14
• 4 mm² / AWG 12
• 6 mm² / AWG 10

Ciò consente di integrare il set in modo flessibile in numerosi impianti solari di piccole e grandi dimensioni.

Versione protetta dalle intemperie secondo IP67

Le connessioni sono classificate con grado di protezione IP67 e, se installate correttamente, sono adatte all'uso all'aperto.

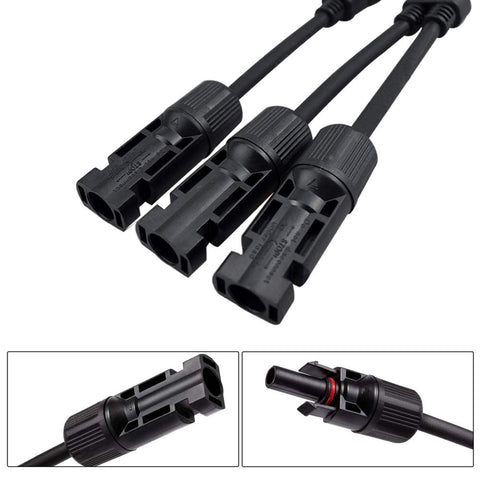

L'alloggiamento è realizzato in plastica PPO, caratterizzata da una buona resistenza all'invecchiamento e ai raggi UV. I contatti sono in rame con superficie stagnata e garantiscono una connessione elettrica affidabile.

Dati tecnici

• Tipo di prodotto: Connettore solare a Y
• Sistema di connessione: compatibile MC4
• Versione: a 2 vie
• Applicazione: collegamento in parallelo di 2 moduli solari
• Corrente nominale: 30 A
• Tensione nominale: 1000 V DC
• Resistenza di contatto: ≤ 0,5 mΩ
• Grado di protezione: IP67
• Ignifugazione: UL94-V0
• Sezione cavo idonea: 2,5–6 mm²
• AWG: 14–10
• Materiale contatti: rame, stagnato
• Materiale isolante: PPO
• Temperatura di esercizio: da -40 °C a +105 °C

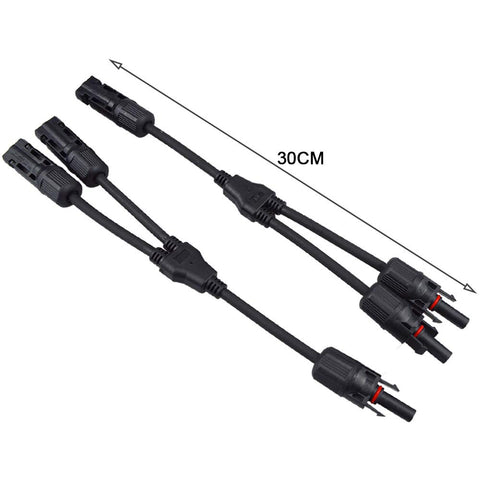

• Dimensioni: circa 280 × 60 × 20 mm
• Colore: nero
• Peso: circa 120 g per coppia

Contenuto della confezione

• 1 × connettore a Y: 1 ingresso maschio e 2 femmina
• 1 × connettore a Y: 1 ingresso femmina e 2 maschio

Contenuto totale: 1 coppia / 1 set completo per il collegamento in parallelo di 2 moduli solari.

Nota importante sulle immagini del prodotto

Su alcune immagini del prodotto possono essere rappresentati 3 set o 3 coppie. Il prezzo di vendita e il contenuto della fornitura si riferiscono esclusivamente a 1 coppia, composta da 2 connettori a Y.

Nota sul collegamento in parallelo

Nel collegamento in parallelo, le correnti dei due moduli solari collegati si sommano. I cavi solari, i connettori, i fusibili e i regolatori di carica solari devono pertanto essere dimensionati per la corrente totale prevista. La corrente nominale massima del connettore di derivazione di 30 A non deve essere superata.

Per un collegamento in parallelo ottimale, dovrebbero essere utilizzati moduli solari con valori elettrici compatibili tra loro.

CAMPINGWELT24 AG è lieta di assistervi nella scelta di moduli solari, connettori MC4, cavi solari, passaggi per tetto e regolatori di carica solari MPPT, nonché nell'installazione professionale del vostro impianto solare.
