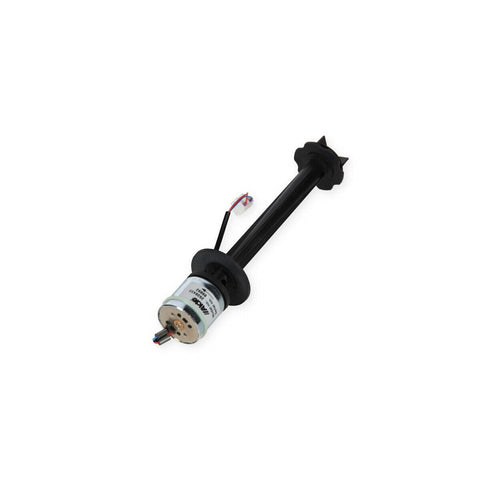

Pompa di circolazione Alde 12 V per vaso di espansione – Pompa di circolazione del riscaldamento per camper e caravan

La pompa di circolazione Alde a 12 V per il vaso di espansione è un componente importante del riscaldamento centralizzato ad acqua calda in camper e caravan. Assicura che la miscela riscaldata di acqua e glicole circoli in modo affidabile attraverso il circuito di riscaldamento e che il calore venga distribuito uniformemente in tutto il veicolo.

La pompa di circolazione elettrica trasporta il fluido termovettore dalla caldaia attraverso i radiatori, i convettori ed eventuali riscaldamenti a pavimento o scambiatori di calore presenti. In questo modo, si favorisce una distribuzione uniforme del calore e si crea un piacevole clima interno.

Grazie alla tensione di esercizio di 12 V, la pompa di circolazione è adatta al funzionamento tramite l'impianto elettrico di bordo di un veicolo ricreazionale. Il riscaldamento può quindi essere utilizzato anche durante il viaggio o durante la sosta autonoma, a condizione che siano soddisfatti gli altri requisiti per il funzionamento del riscaldamento.

La pompa di circolazione Alde è adatta come ricambio per i riscaldamenti ad acqua calda Alde compatibili ed è particolarmente importante quando una pompa esistente non funziona più in modo affidabile.

Circolazione affidabile del fluido termovettore

In un riscaldamento ad acqua calda Alde, una miscela di acqua e glicole viene riscaldata nella caldaia e successivamente trasportata attraverso un sistema di tubazioni chiuso.

La pompa di circolazione si occupa della circolazione attiva del liquido di riscaldamento.

A seconda dell'allestimento del veicolo, il circuito di riscaldamento alimenta:

• Radiatori e convettori

• Riscaldamenti a pavimento

• Scambiatori di calore supplementari

• Circuiti di riscaldamento nel bagno posteriore

• Altri componenti di riscaldamento collegati

La circolazione continua durante il funzionamento del riscaldamento consente una distribuzione più uniforme del calore e favorisce l'utilizzo efficiente dell'impianto di riscaldamento.

Calore uniforme in tutto il camper

Una pompa di circolazione funzionante è fondamentale per il comfort di un riscaldamento centralizzato ad acqua calda.

Assicura che il liquido di riscaldamento riscaldato raggiunga anche i radiatori e i convettori più distanti.

Soprattutto nei camper più grandi con lunghe tubazioni, diversi radiatori o circuiti di riscaldamento aggiuntivi, una circolazione affidabile è importante.

I vantaggi di una pompa di circolazione funzionante:

• Distribuzione del calore più uniforme

• Alimentazione affidabile dei radiatori collegati

• Migliore resa termica nelle aree del veicolo più distanti

• Riduzione di accumuli di calore localizzati

• Clima interno più piacevole

• Supporto per un funzionamento stabile del riscaldamento

Pompa di circolazione per il vaso di espansione

Il vaso di espansione di un riscaldamento ad acqua calda Alde serve a compensare le variazioni di volume del liquido di riscaldamento a temperature diverse.

La pompa di circolazione prevista per il vaso di espansione si occupa della circolazione del fluido termovettore nel circuito di riscaldamento.

Un montaggio corretto e uno sfiato adeguato sono importanti affinché la pompa funzioni in modo affidabile.

L'aria nel sistema di riscaldamento può causare rumori di flusso, una ridotta resa termica e una distribuzione del calore non uniforme.

La pompa di circolazione supporta la circolazione del liquido di riscaldamento, ma non sostituisce lo sfiato professionale del sistema di riscaldamento.

Funzionamento a 12 V per il campeggio autonomo

La pompa di circolazione Alde funziona con tensione continua a 12 V e può essere alimentata tramite l'impianto elettrico di bordo del veicolo opportunamente dimensionato.

Ciò rende possibile il funzionamento della pompa anche senza un collegamento esterno alla rete elettrica a 230 V.

Ciò è particolarmente pratico in caso di:

• Campeggio autonomo

• Pernottamenti in aree di sosta

• Campeggio invernale

• Viaggi senza un collegamento permanente alla rete elettrica

• Veicoli con riscaldamento centralizzato ad acqua calda

L'effettivo assorbimento di potenza dipende dal rispettivo modello di pompa e dal livello di funzionamento.

Funzione importante per un funzionamento affidabile del riscaldamento

Senza una circolazione sufficiente, il calore generato nella caldaia non può essere distribuito come previsto alle superfici di riscaldamento collegate.

Ciò può portare a una limitata resa termica e, a seconda del modello di riscaldamento, a guasti operativi o spegnimenti di sicurezza.

Una pompa di circolazione funzionante è quindi un prerequisito essenziale per il corretto funzionamento del circuito di riscaldamento ad acqua.

Segnali tipici di una pompa di circolazione difettosa

Una pompa di circolazione che non funziona più correttamente può manifestarsi attraverso vari sintomi:

• I radiatori o i convettori rimangono freddi

• Singole zone del veicolo non diventano sufficientemente calde

• Distribuzione del calore non uniforme

• Rumori di gorgoglio o insoliti nel circuito di riscaldamento

• Circolazione assente o insufficiente del liquido di riscaldamento

• Guasti o messaggi di errore dell'impianto di riscaldamento

• Il funzionamento del riscaldamento viene interrotto inaspettatamente

Tuttavia, questi sintomi possono avere anche altre cause, come aria nel sistema di riscaldamento, un livello di riempimento troppo basso, problemi di collegamento elettrico o un controllo del riscaldamento difettoso.

Prima di sostituire la pompa di circolazione, si consiglia pertanto di effettuare un controllo mirato dell'impianto di riscaldamento.

Caratteristiche del prodotto

• Pompa di circolazione Alde per riscaldamenti centralizzati ad acqua calda

• Funzionamento con tensione continua a 12 V

• Prevista per il montaggio sul vaso di espansione compatibile

• Circolazione elettrica della miscela acqua-glicole

• Supporta una distribuzione uniforme del calore

• Alimenta radiatori e convettori collegati

• Adatta per circuiti di riscaldamento opportunamente dimensionati con riscaldamento a pavimento

• Supporta la distribuzione del calore in caso di tubazioni più lunghe

• Importante per un funzionamento affidabile del riscaldamento

• Funzionamento tramite l'idoneo impianto elettrico di bordo a 12 V

• Adatta come ricambio per impianti di riscaldamento Alde compatibili

• Per camper, caravan e autocaravan

Dati tecnici

Le seguenti indicazioni descrivono i valori tecnici tipici di diverse pompe di circolazione Alde a 12 V. A seconda della versione della pompa e del codice articolo, i valori effettivi possono differire.

Caratteristica	Indicazione tipica
Produttore	Alde
Tipo di prodotto	Pompa di circolazione per riscaldamento ad acqua calda
Tensione di esercizio	12 V DC
Intervallo di tensione	8–24 V, in base al modello
Assorbimento di corrente	Circa 0,25–1,9 A
Assorbimento di potenza	Circa 3–23 W
Assorbimento massimo di potenza	Fino a 37 W, in base al modello
Portata	Circa 6–15 l/min
Intervallo di velocità	Circa 1.000–2.850 giri/min
Diametro di collegamento	Ø 16 mm o Ø 22 mm, in base al modello
Grado di protezione	IP42, in base al modello
Pressione massima del sistema	1 bar, in base al modello
Intervallo di temperatura fluido termovettore	Circa −30 °C a +80 °C
Temperatura ambiente	Circa −30 °C a +50 °C
Fluido termovettore	Miscela acqua-glicole, fino al 50% di glicole con apposita autorizzazione
Peso	Circa 420 g
Dimensioni	Circa 130 × 80 × 130 mm
Campo di impiego	Impianti di riscaldamento Alde ad acqua

Avvertenza importante: i valori tecnici sono valori orientativi e non devono essere intesi come specifiche vincolanti di questa pompa specifica. Prima dell'ordine, è necessario verificare il numero di ricambio Alde esatto e i dati tecnici della versione della pompa necessaria.

Compatibilità con gli impianti di riscaldamento Alde

Le pompe di circolazione Alde a 12 V vengono utilizzate in diverse versioni per varie generazioni di riscaldamento centralizzato ad acqua calda Alde.

Tra questi figurano, tra gli altri, i sistemi di riscaldamento delle seguenti serie:

• Alde Compact 3000

• Alde Compact 3010

• Alde Compact 3020

• Alde Compact 3030

L'effettiva compatibilità dipende dalla rispettiva versione della pompa, dalla variante di riscaldamento e dall'installazione esistente.

Non ogni pompa di circolazione Alde è automaticamente compatibile con tutti i modelli di riscaldamento menzionati.

Prima dell'ordine, è pertanto necessario verificare l'esatta denominazione del modello del riscaldamento, la versione precedente della pompa e il numero di ricambio.

Istruzioni di montaggio

La pompa di circolazione deve essere montata in base alla posizione di installazione prevista e alle specifiche del produttore.

Durante l'installazione è necessario prestare attenzione ai seguenti punti:

• Verificare la compatibilità con il riscaldamento Alde esistente.

• Rispettare la posizione di montaggio prevista sul vaso di espansione.

• Assicurare la corretta alimentazione elettrica a 12 V.

• Rispettare la direzione del flusso prescritta.

• Fissare la pompa riducendo al minimo le vibrazioni.

• Riempire il circuito di riscaldamento con una miscela acqua-glicole idonea.

• Sfiatare correttamente il sistema di riscaldamento dopo il montaggio.

• Controllare la tenuta dei collegamenti.

• Eseguire una prova di funzionamento e controllare la distribuzione del calore.

Un montaggio errato o uno sfiato insufficiente possono portare a rumori fastidiosi, circolazione limitata e una ridotta resa termica.

Contenuto della confezione

• 1 pompa di circolazione Alde a 12 V per il vaso di espansione

Nota: ulteriori componenti di fissaggio, collegamento o guarnizioni non sono espressamente indicati come parte della fornitura.

Consulenza e montaggio presso CAMPINGWELT24 AG

CAMPINGWELT24 AG vi assiste nella scelta della pompa di circolazione Alde adatta al vostro riscaldamento centralizzato ad acqua calda in camper o caravan.

Vi aiutiamo a verificare la compatibilità con il vostro impianto di riscaldamento Alde e a determinare la pompa di ricambio adatta.

Su richiesta, offriamo anche il montaggio professionale e la sostituzione della pompa di circolazione nel vostro veicolo. In tale occasione possono essere verificati il funzionamento dell'impianto di riscaldamento, la circolazione del fluido termovettore e lo sfiato del circuito di riscaldamento.

La pompa di circolazione Alde a 12 V è un componente centrale dell'impianto di riscaldamento ad acqua. Assicura la necessaria circolazione del fluido termovettore e supporta una distribuzione del calore uniforme e confortevole in tutto il veicolo.
