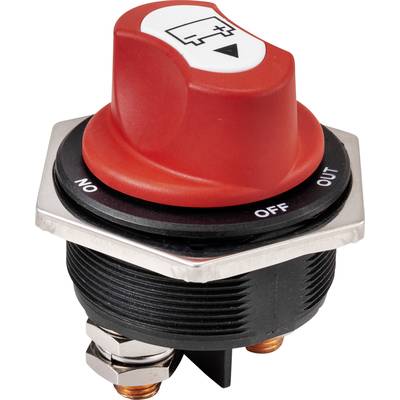

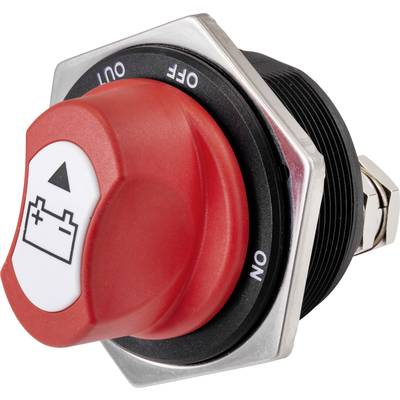

Batterie-Trennschalter 300 A – 32 V DC, IP56, abnehmbarer Drehgriff

Mit dem Batterie-Trennschalter 300 A lässt sich die Verbindung zwischen Batterie und angeschlossenem Stromkreis bequem von Hand unterbrechen. Der manuelle Batteriehauptschalter ist für Gleichspannungsanwendungen bis 32 V DC und einen maximalen Schaltstrom von 300 A ausgelegt. Damit bietet er eine zentrale Schaltstelle für passend dimensionierte Batterieinstallationen in Fahrzeugen und Booten. Auch für die Bordstromversorgung im Wohnmobil, Wohnwagen oder Camper kommt er infrage, sofern die elektrischen Anforderungen der Anlage mit den Betriebsdaten des Schalters übereinstimmen.

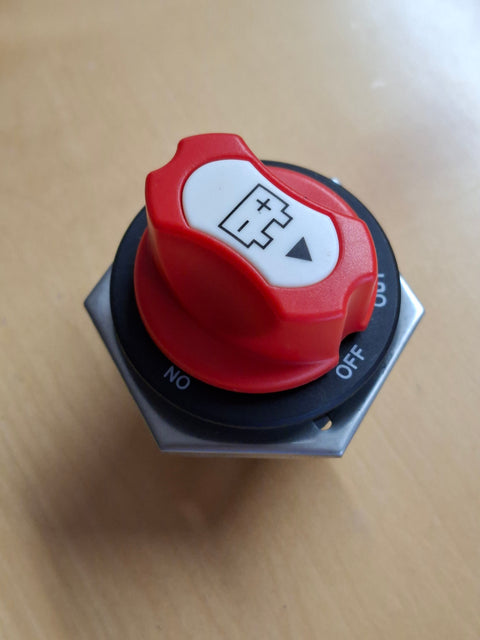

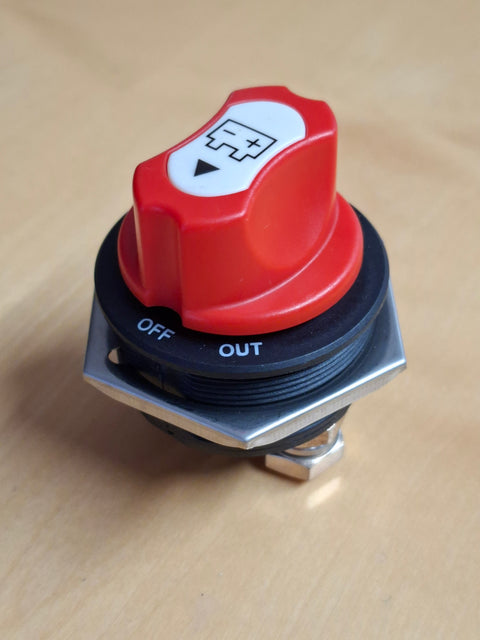

Die rastende Aus-/Ein-Schaltfunktion sorgt dafür, dass die gewählte Schaltstellung nach dem Betätigen erhalten bleibt. Ein dauerhaftes Festhalten des Drehgriffs ist nicht erforderlich. Die Bedienung erfolgt direkt am Schalter. Der rote Betätiger hebt sich vom schwarzen Gehäuse ab; das Batteriesymbol und die Schaltstellungsbeschriftung erleichtern die Zuordnung innerhalb der Installation. Eine Beleuchtung ist nicht vorhanden.

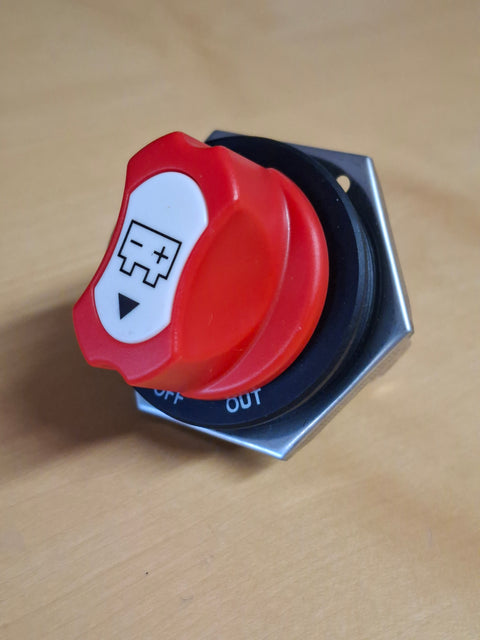

Ein praktisches Merkmal ist der abnehmbare Betätiger. Dieser lässt sich vom Schalter entfernen und separat aufbewahren. Das kann bei einer stillgelegten Anlage hilfreich sein, wenn die Bedienstelle nicht ohne Weiteres betätigt werden soll. Beachten Sie beim Abnehmen und Wiedereinsetzen die vorgesehenen Schaltstellungen und die zum Produkt gehörenden Bedienungshinweise.

Der Batterieschalter eignet sich beispielsweise dazu, über ihn angeschlossene Verbraucher während längerer Standzeiten von der Batterie zu trennen. Dadurch wird die Stromaufnahme dieser Verbraucher im abgeschalteten Stromkreis unterbunden. Direkt an der Batterie angeschlossene Geräte oder weitere Einspeisungen werden durch diese Trennstelle jedoch nicht automatisch abgeschaltet. Für eine übersichtliche Bordelektrik sollte die Position des Schalters deshalb bereits bei der Planung der Leitungsführung berücksichtigt werden.

Die Schutzart IP56 bietet Schutz gegen Staub in schädigender Menge und gegen starkes Strahlwasser. Das ist bei geeigneter Montage besonders für Installationen interessant, bei denen mit Staub oder Spritzwasser gerechnet werden muss. Für einen zuverlässigen Betrieb müssen auch Einbauort, Kabelanschlüsse und die übrigen Komponenten den Bedingungen am Einsatzort entsprechen.

Für den Einbau wird eine Montageöffnung mit einem Durchmesser von 52,1 mm benötigt. Planen Sie hinter der Montagefläche ausreichend Raum für das Gehäuse, die Anschlussleitungen und deren Biegeradien ein. Der elektrische Anschluss erfolgt über Schraubklemmen. Kabelquerschnitte, Verbindungselemente und Absicherung sind auf den tatsächlichen Betriebsstrom und die jeweilige Installation abzustimmen.

Der Batteriehauptschalter dient zur manuellen Stromtrennung und ersetzt keine Sicherung oder automatische Überlastabschaltung. Vor der Montage sind sämtliche betroffenen Energiequellen zu berücksichtigen und die Leitungen spannungsfrei zu schalten. Bei einer bestehenden Bordstromanlage sollten zudem Geräte beachtet werden, die eine dauerhafte Versorgung benötigen oder eine bestimmte Abschaltreihenfolge vorgeben.

Technische Angaben:

• Produkttyp: Kfz-Batterieschalter / Batterie-Trennschalter
• Schaltspannung: bis 32 V DC
• Maximaler Schaltstrom: 300 A
• Schaltstellungen: Aus / Ein
• Schaltverhalten: rastend
• Betätiger: abnehmbar
• Schutzart: IP56
• Montageöffnung: Ø 52,1 mm

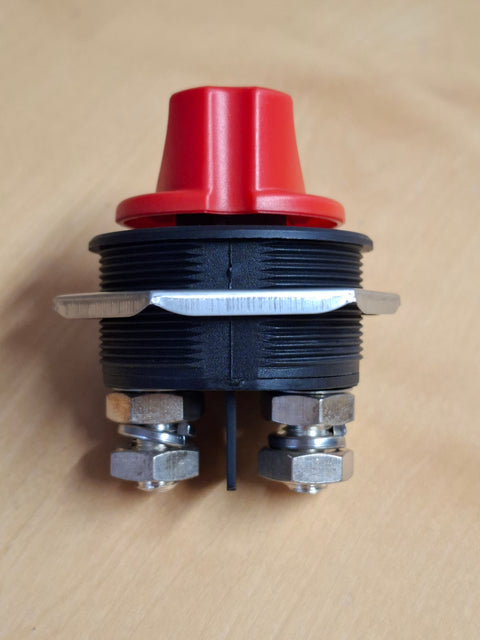

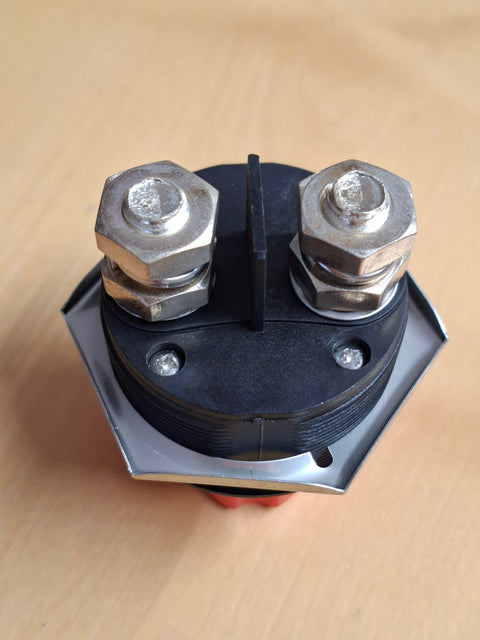

• Anschlussart: Schraubklemmen
• Farbe: Rot / Schwarz
• Aufdruck: Batteriesymbol
• Beleuchtung: ohne
• Artikelnummer: CW24A85

Lieferumfang: 1 Batterie-Trennschalter.

Die CAMPINGWELT24 AG unterstützt Sie gerne bei der Auswahl des passenden Batterieschalters. Bei Fragen zur Kompatibilität mit Ihrer Bordstromversorgung, zur Montage oder zu geeigneten Anschlusskomponenten beraten wir Sie persönlich.
