Kfz-Flachsicherungsleiste 12-fach – 32 V DC, 20 A je Sicherung, Schraubanschlüsse

Die 12-fach Kfz-Flachsicherungsleiste ermöglicht eine übersichtliche Stromverteilung und die separate Absicherung mehrerer Verbraucher in einer Gleichspannungsanlage. Mit zwölf Sicherungsaufnahmen bietet sie Platz für die geordnete Zusammenführung unterschiedlicher Stromkreise. Sie eignet sich für passend ausgelegte Bordstrominstallationen im Wohnmobil, Wohnwagen, Camper und Fahrzeug sowie für weitere Anwendungen bis maximal 32 V DC.

Jeder Sicherungsplatz darf mit maximal 20 A belastet werden. Die zulässige Gesamtbelastung der gesamten Leiste beträgt höchstens 72 A. Beide Grenzen sind gleichzeitig einzuhalten: Auch bei zwölf belegten Sicherungsplätzen dürfen die Verbraucher zusammen die Gesamtbelastbarkeit nicht überschreiten. Die Sicherungswerte der einzelnen Stromkreise werden passend zu den angeschlossenen Geräten und den jeweiligen Leitungsquerschnitten gewählt.

Durch die getrennte Absicherung können beispielsweise Beleuchtung, Wasserpumpe, USB-Ladesteckdosen und weitere geeignete Bordverbraucher über eigene Stromkreise versorgt werden. Das erleichtert die Zuordnung der Leitungen und schafft eine klare Struktur in der Fahrzeugelektrik. Bei einer Störung lässt sich der betroffene Stromkreis gezielter überprüfen, während die übrigen Sicherungsplätze unabhängig davon zugänglich bleiben.

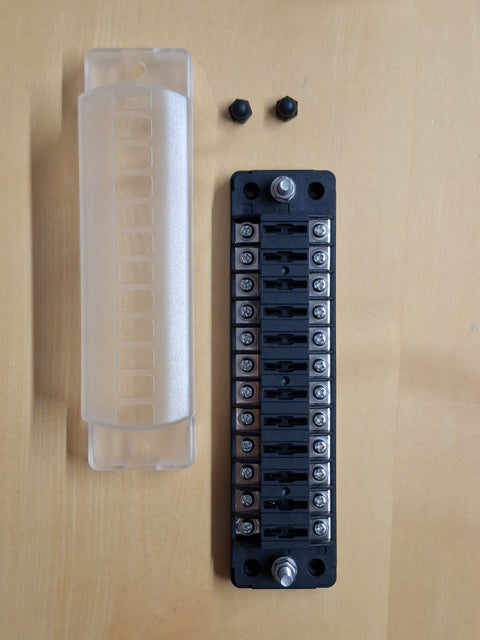

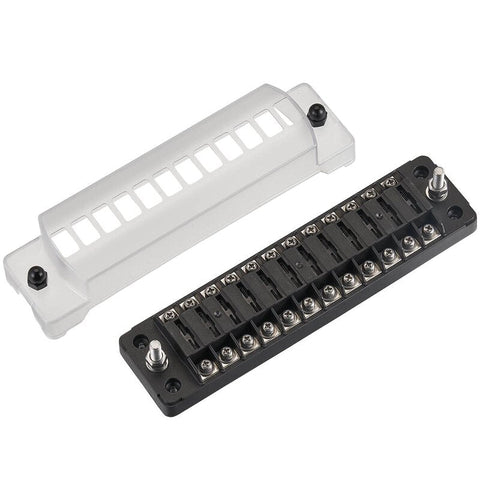

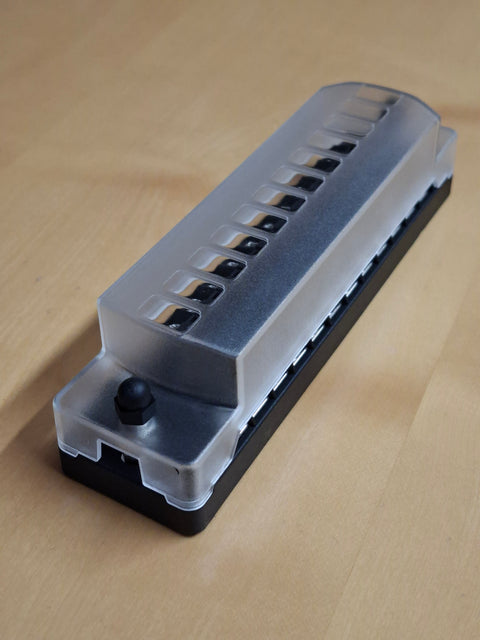

Die Leiste verfügt über eine LED-Anzeige zur Unterstützung der Fehlersuche. Eine transparente Abdeckung lässt die Sicherungsbereiche erkennen und deckt den Sicherungshalter von oben ab. Für Wartung oder Sicherungswechsel kann die Abdeckung abgenommen werden. Die mitgelieferten Beschriftungsaufkleber helfen dabei, die angeschlossenen Verbraucher eindeutig zu kennzeichnen und die Zuordnung auch später nachvollziehbar zu halten.

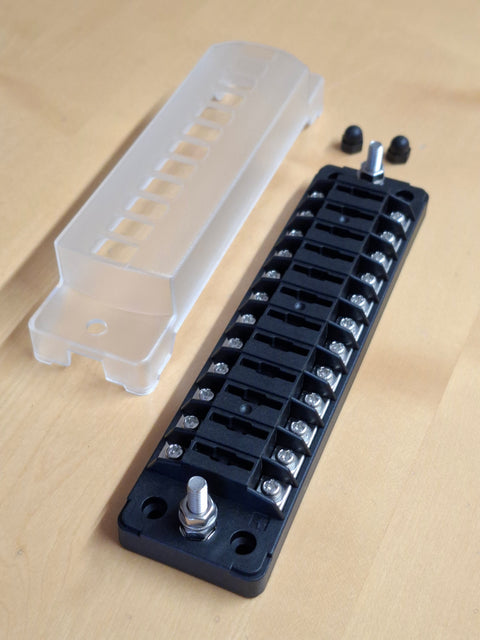

Der Anschluss erfolgt über verschraubte Verbindungen. Für den Batterieanschluss sind M6-Anschlüsse vorgesehen; die Verbraucheranschlüsse sind in M4 ausgeführt. Passende Ringkabelschuhe ermöglichen eine geordnete Verkabelung. Die Leitungen müssen fachgerecht angeschlossen, gegen Zugbelastung gesichert und entsprechend dem vorgesehenen Strom ausgelegt werden.

Die Befestigung der Sicherungsleiste erfolgt durch Verschrauben auf einer geeigneten Montagefläche. Mit Abmessungen von 195 × 50 × 52 mm lässt sich der benötigte Platz im Elektrofach gut einplanen. Berücksichtigen Sie zusätzlich ausreichend Raum für die Anschlussleitungen und den Zugang zur Abdeckung. Ein geschützter, trockener und für Kontrollen erreichbarer Einbauort erleichtert die spätere Wartung.

Die maximale Betriebsspannung von 32 V DC erlaubt den Einsatz in geeigneten 12-V- und 24-V-Bordnetzen. Die Leiste verändert die Versorgungsspannung nicht. Sämtliche Verbraucher müssen daher zur vorhandenen Bordspannung passen. Die Zuleitung ist passend zu ihrem Leitungsquerschnitt und zur Anlage abzusichern. Vor Arbeiten an den Anschlüssen oder dem Austausch einer Sicherung ist der betroffene Stromkreis spannungsfrei zu schalten.

Technische Angaben:

• Produkttyp: Kfz-Flachsicherungsleiste / Sicherungsverteiler
• Anzahl Sicherungsaufnahmen: 12
• Sicherungstyp: Kfz-Flachsicherungen
• Maximale Betriebsspannung: 32 V DC
• Geeignete Bordnetze: 12 V und 24 V DC
• Maximale Belastung je Sicherungsplatz: 20 A
• Maximale Gesamtbelastung: 72 A
• Batterieanschlüsse: M6
• Verbraucheranschlüsse: M4
• Anschlussart: Schraubanschlüsse
• Anzeige: LED-Indikator
• Abdeckung: transparent und abnehmbar
• Befestigung: Verschrauben
• Abmessungen (L × B × H): 195 × 50 × 52 mm
• Artikelnummer: CW24A88

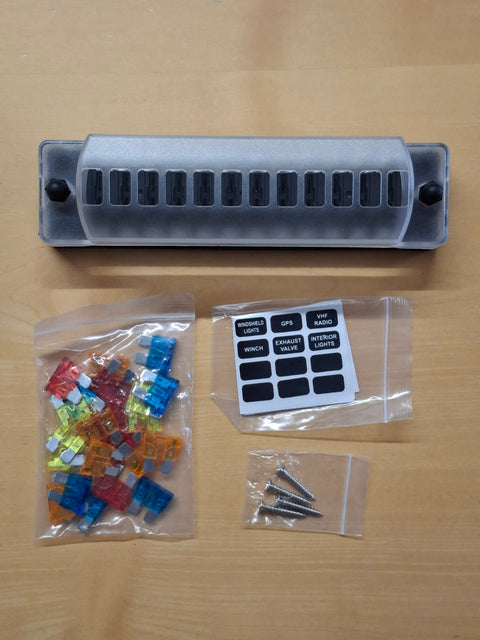

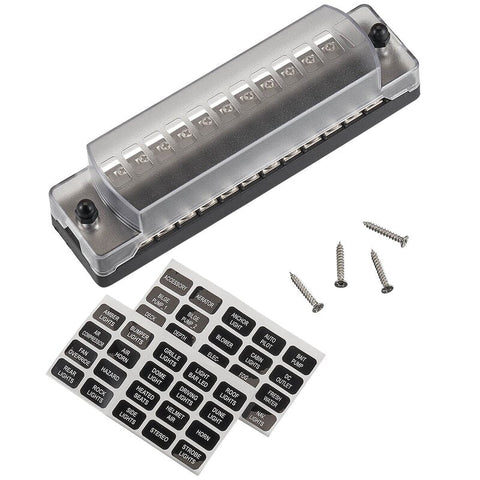

Lieferumfang: 1 Kfz-Flachsicherungsleiste für 12 Sicherungen mit transparenter Abdeckung, Beschriftungsaufklebern und Befestigungsschrauben. Flachsicherungen und Anschlussleitungen sind nicht enthalten.

Die CAMPINGWELT24 AG unterstützt Sie gerne bei der Auswahl der passenden Sicherungsleiste für Ihre Bordelektrik. Bei Fragen zu geeigneten Sicherungen, Kabelanschlüssen, zur Kompatibilität mit Ihrem Bordnetz oder zur Montage beraten wir Sie persönlich.
