Computer a batteria LCD 100A

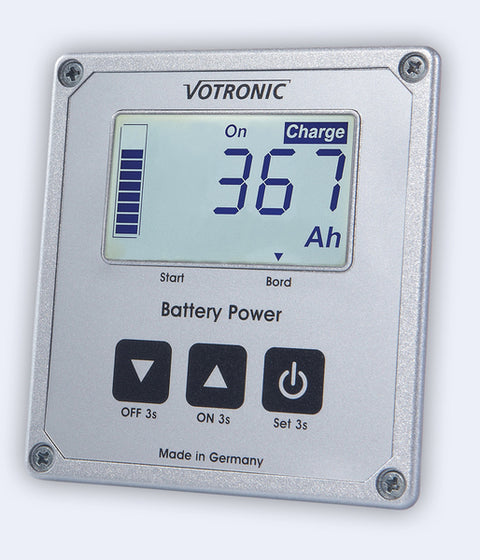

Quanta carica rimane effettivamente nella batteria di bordo? La batteria è davvero carica? Perché l'energia viene prelevata dalla batteria anche quando il carico è spento? Il computer per batterie LCD VOTRONIC S risponde a queste domande con la massima precisione in percentuale (%) e in ampere-ora (Ah). Premendo un pulsante, vengono fornite informazioni complete sullo stato di carica attuale della batteria, sulle correnti di batteria in transito e sul livello di tensione della batteria. Il computer per batterie LCD S è stato sviluppato sulla base del collaudatissimo computer per batterie LCD VOTRONIC. Le funzioni di visualizzazione versatili e semplici da usare sono state migliorate grazie a un display LCD nitido e illuminato di bianco, facile da leggere anche da grande distanza e in condizioni di scarsa illuminazione.

Il dispositivo è costantemente in contatto con “la sua batteria” e quindi registra e valuta tutte le azioni della batteria. Tutte le correnti di carica e scarica vengono conteggiate meticolosamente e vengono presi in considerazione, mediante curve caratteristiche programmate, anche fattori quali dimensioni della batteria, autoscarica, carico della batteria, ecc. In base ai valori misurati e alle dimensioni della batteria viene quindi calcolata la capacità residua della batteria. Il risultato è la corretta visualizzazione dello stato di carica (capacità ancora estraibile, carica residua) della batteria di bordo come valore numerico in ampere ora ("Ah") e in percentuale ("%"), nonché una barra di livello chiara, come un indicatore del livello del carburante. Il computer per batterie LCD S è adatto a tutti i tipi di batterie (acido, gel, AGM, litio regolabile) con tensione di batteria di 12 V e 24 V.

Naturalmente sul display sono disponibili anche la tensione attuale della batteria ("V") e la corrente attuale della batteria ("A"). Le correnti di scarica (consumatori) sono contrassegnate con un segno meno. Le correnti di carica sono inoltre contrassegnate con un simbolo "Carica" ​​chiaramente leggibile. Indipendentemente da ciò, esiste un'altra possibilità di visualizzazione per la tensione di una seconda batteria, ad esempio per monitorare la batteria di avviamento del veicolo.

Il computer per batterie LCD S è dotato di un'uscita di commutazione liberamente programmabile per scopi di controllo, monitoraggio e avviso, ad esempio per commutare automaticamente le utenze o emettere un avviso in base allo stato di carica della batteria di bordo (0-100%). I punti di accensione e spegnimento possono essere regolati liberamente e indipendentemente in %, consentendo qualsiasi funzione di commutazione. Inoltre, è possibile in qualsiasi momento ignorarli manualmente, semplicemente premendo un pulsante.

Esempio di applicazione: Protezione automatica della batteria contro la scarica profonda dannosa, le utenze vengono spente esattamente in base al livello di carica, ad es. con un livello di carica inferiore al 25%. Grazie alla funzione di accensione di emergenza, che si attiva premendo un pulsante, è possibile continuare a fornire energia alle utenze. Il dispositivo può quindi essere utilizzato anche come interruttore principale della batteria (on/off) comandato a distanza con protezione contro la scarica profonda.

Un cavo di collegamento plug-in collega completamente il display a un robusto resistore di misura di precisione (shunt intelligente), che è collegato direttamente al polo negativo della batteria di bordo e sul quale vengono registrate le tensioni e le correnti della batteria. Qui si trova anche l'uscita di commutazione per il collegamento di generatori di segnale o di potenti relè di commutazione.

Grazie all'adattamento al sistema modulare VOTRONIC, il dispositivo si integra sia visivamente che meccanicamente con gli altri moduli display (altezza uniforme 85 mm) e la ridotta profondità di installazione di soli 22 mm consente l'installazione praticamente in qualsiasi posizione.
