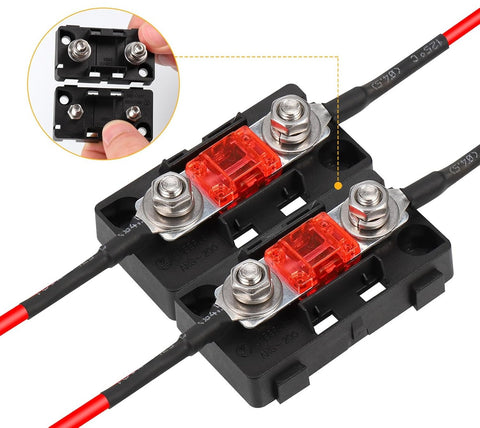

Portafusibili MIDI fino a 200 A – M5, con coperchio di protezione

Il portafusibili MIDI compatto è adatto all'alloggiamento sicuro di fusibili ad alta corrente MIDI/ANS ed è ideale per impianti elettrici a 12 V e 24 V ad alte prestazioni in camper, caravan, imbarcazioni e veicoli.

I due collegamenti a vite M5 integrati consentono una connessione stabile tra fusibile e cavi di collegamento. A seconda del fusibile MIDI utilizzato, il portafusibili può essere impiegato per circuiti da 30 a un massimo di 200 A.

Una copertura protettiva trasparente protegge la zona del fusibile da contatti accidentali, polvere e umidità. Allo stesso tempo, la finestrella di ispezione consente un rapido controllo visivo del fusibile inserito.

Importante: il fusibile MIDI adatto non è incluso nella fornitura e viene venduto separatamente.

Numero articolo CW24A80-A40: fusibile da 40 A
Numero articolo CW24A80-A50: fusibile da 50 A
Numero articolo CW24A80-A80: fusibile da 80 A

Caratteristiche del prodotto

• Portafusibili per fusibili MIDI/ANS
• Per applicazioni ad alta corrente
• Adatto per fusibili da 30 a 200 A
• Portata massima 200 A
• Due robusti collegamenti a vite M5
• Copertura protettiva trasparente
• Fusibile visibile dall'esterno
• Possibilità di controllo visivo rapido
• Design compatto
• Corpo in plastica PA66
• Buona resistenza meccanica
• Materiale del corpo resistente alla corrosione
• Isolamento ignifugo
• Ideale per impianti di bordo a 12 V e 24 V
• Per camper, caravan, imbarcazioni e allestimenti di veicoli

Ideale per proteggere utenze ad alte prestazioni

I fusibili MIDI vengono spesso utilizzati laddove si verificano correnti significativamente più elevate rispetto ai classici fusibili a lama per autoveicoli.

Il portafusibili è adatto – a seconda del dimensionamento dell'intero impianto – ad esempio per proteggere:

• Batterie dei servizi
• Batterie LiFePO4
• Caricabatterie DC-DC (booster)
• Inverter
• Impianti solari
• Caricabatterie
• Distributori di corrente
• Linee principali
• Batterie supplementari
• Utenze a 12 V e 24 V ad alte prestazioni

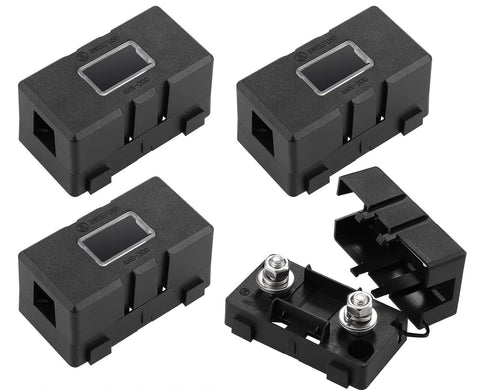

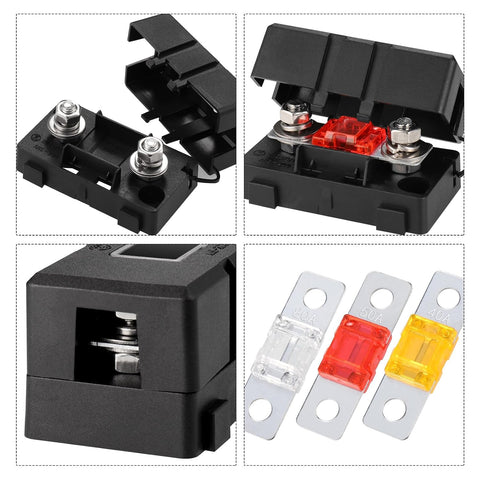

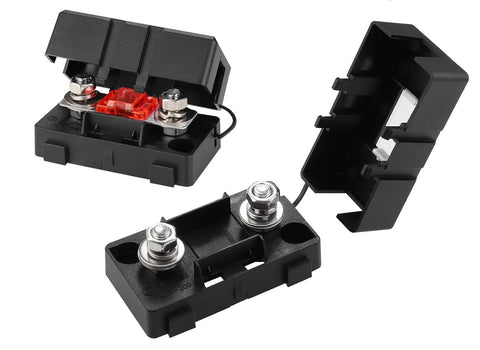

Copertura protettiva con finestrella di ispezione

La copertura protegge il fusibile e i collegamenti sotto tensione da contatti accidentali e influenze esterne.

Grazie alla finestrella, il fusibile MIDI inserito rimane comunque visibile. Durante la ricerca guasti, è possibile verificare rapidamente se il fusibile è visibilmente saltato o interrotto.

Robusto corpo in PA66

Il corpo è realizzato in plastica PA66. In questa versione, questo materiale si distingue per la buona resistenza meccanica, la termoresistenza e le proprietà di isolamento ignifugo.

Per questo motivo, il portafusibili è particolarmente adatto per impianti elettrici in veicoli e camper.

Dati tecnici

• Tipo di prodotto: portafusibili MIDI/ANS
• Tipo di fusibile adatto: MIDI / ANS
• Range di fusibili adatto: 30–200 A
• Portata massima: 200 A
• Collegamento: 2 × collegamento a vite M5
• Materiale del corpo: plastica PA66
• Copertura: sì
• Finestrella di ispezione: sì
• Lunghezza: 52 mm
• Larghezza: 28 mm
• Altezza: 25 mm
• Interasse fori: ca. 30 mm
• Colore: nero

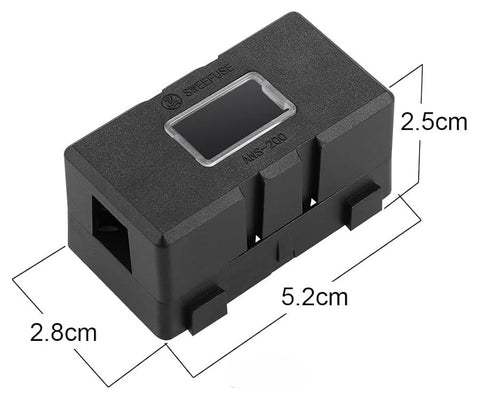

Le dimensioni di 52 × 28 × 25 mm e l'interasse dei fori di circa 30 mm sono specificate per questa versione.

Contenuto della confezione

• 1 portafusibili MIDI/ANS

Fornitura senza fusibile.

I fusibili MIDI adatti in diversi amperaggi sono disponibili separatamente.

Nota sulla scelta del fusibile

Il fusibile inserito non deve essere scelto semplicemente in base alla portata massima dell'utenza. Sono determinanti, in particolare, la sezione del cavo, la lunghezza della linea, il tipo di posa e la portata di corrente ammissibile dell'intero impianto.

Negli impianti a batteria, il fusibile dovrebbe essere montato sul cavo positivo il più vicino possibile alla batteria, in modo che anche il collegamento tra batteria e utenza sia adeguatamente protetto.

La portata massima del portafusibili di 200 A non deve essere superata.

CAMPINGWELT24 AG è lieta di assistervi nella scelta del fusibile MIDI adatto, della corretta sezione dei cavi, nonché dei capicorda e dei collegamenti batteria idonei per il vostro impianto camper a 12 V o 24 V.
