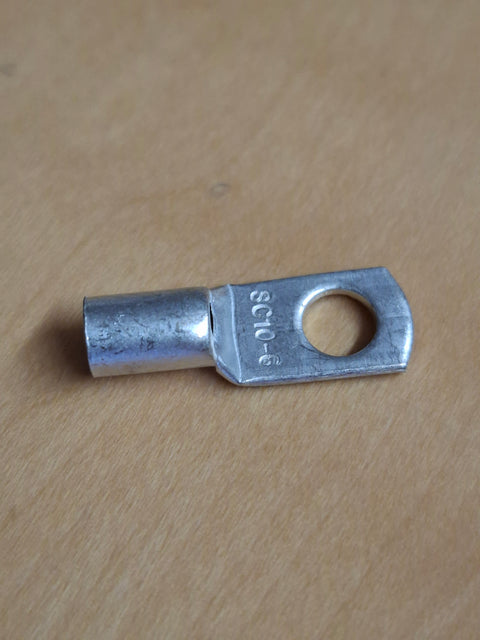

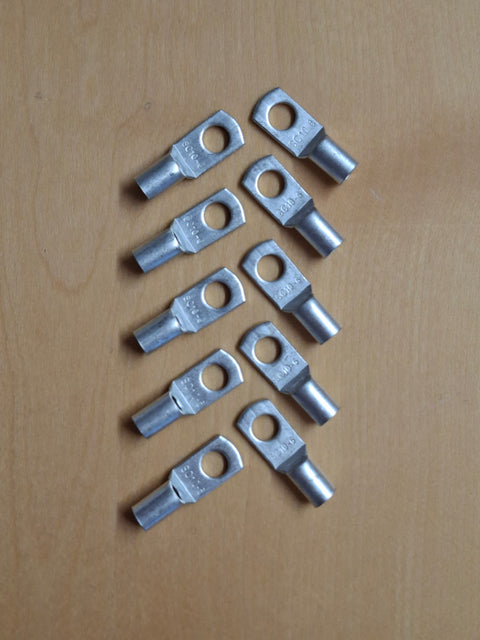

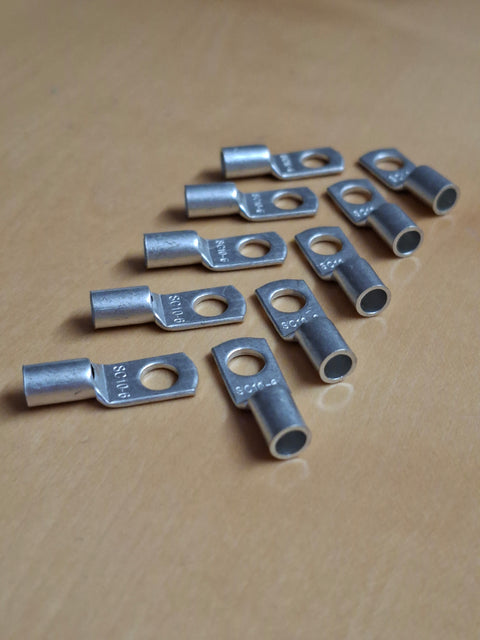

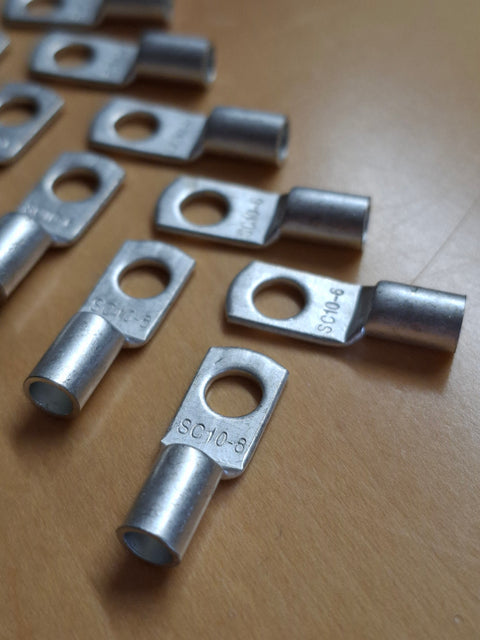

Rohrkabelschuhe 10 mm² / M6 – Kupfer verzinnt, 10 Stück

Diese Rohrkabelschuhe für 10 mm² Leiterquerschnitt und M6-Anschlussbolzen ermöglichen eine fachgerechte Verbindung zwischen einer elektrischen Leitung und einem verschraubten Anschlusspunkt. Sie erhalten eine Packung mit 10 Stück. Die unisolierte Ausführung aus verzinntem Kupfer eignet sich für den Aufbau und die Instandsetzung passender elektrischer Verbindungen, beispielsweise an Verteilern und Anschlussklemmen in einer Bordstrominstallation.

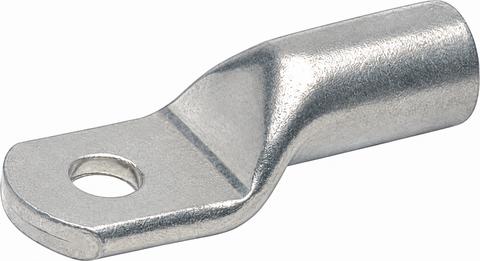

Der röhrenförmige Anschlussbereich nimmt den vorbereiteten Leiter auf und wird mit einem geeigneten Presswerkzeug verpresst. Die Anschlusslasche besitzt eine Ringöffnung für einen M6-Bolzen. Nach der fachgerechten Montage lässt sich die Leitung damit an einem entsprechenden Schraubanschluss befestigen. Der Ringanschluss muss vor dem Anziehen vollständig und eben auf der vorgesehenen Kontaktfläche aufliegen.

Als Grundmaterial kommt Kupfer nach EN 13600 zum Einsatz. Die galvanische Verzinnung schützt die Oberfläche gegen Korrosion. Das geglühte Material unterstützt die Verarbeitung beim Verpressen. Eine plane Auflagefläche sorgt für einen definierten Kontaktbereich am Anschlusspunkt; die bearbeitete Rohreinführung erleichtert das Einführen des vorbereiteten Leiters.

Die Ausführung ist für mehrdrähtige Rundleiter, beispielsweise der Leiterklasse 2, sowie für rundgedrückte mehrdrähtige Sektorleiter vorgesehen. Der Nennquerschnitt beträgt 10 mm². Bei anderen Leiteraufbauten ist die Eignung vor der Verarbeitung zu prüfen. Für eine dauerhafte Verbindung müssen Leiter, Kabelschuh und Presswerkzeug zusammenpassen. Ein Rohrkabelschuh darf nicht allein anhand des äusseren Kabeldurchmessers ausgewählt werden.

In einer geeigneten Fahrzeugelektrik können die Kabelschuhe beispielsweise für Anschlüsse an Stromverteilern, Sammelschienen oder anderen M6-Anschlusspunkten eingesetzt werden. Die tatsächliche Eignung richtet sich nach dem Leiteraufbau, dem vorhandenen Anschluss und der Auslegung des Stromkreises. Aus dem Leiterquerschnitt allein lässt sich keine pauschale zulässige Strombelastbarkeit für die gesamte Verbindung ableiten.

Mit einer Länge von 22 mm bleibt die Verbindung kompakt. Da die Kabelschuhe unisoliert sind, müssen berührbare oder kurzschlussgefährdete Bereiche bei Bedarf zusätzlich geschützt werden, etwa mit geeignetem Schrumpfschlauch. Die Leitung ist so zu führen und zu befestigen, dass keine dauerhafte Zug- oder Biegebelastung auf den Anschluss wirkt. Arbeiten an der Verkabelung erfolgen im spannungsfreien Zustand.

Technische Angaben:

• Produkttyp: Rohrkabelschuh mit Ringanschluss
• Nennleiterquerschnitt: 10 mm²
• Bolzenanschluss: M6
• Länge: 22 mm
• Werkstoff: Kupfer nach EN 13600
• Oberfläche: galvanisch verzinnt
• Materialausführung: geglüht
• Isolation: unisoliert
• Leiter: mehrdrähtige Rundleiter, beispielsweise Klasse 2, und rundgedrückte mehrdrähtige Sektorleiter
• Leiterbefestigung: Verpressen mit geeignetem Werkzeug
• Verkaufseinheit: 10 Stück pro Packung
• Artikelnummer: CW24A89

Lieferumfang: 10 Rohrkabelschuhe für 10 mm² und M6. Kabel, Presswerkzeug, Befestigungsmaterial und Isoliermaterial sind nicht enthalten.

Die CAMPINGWELT24 AG unterstützt Sie gerne bei der Auswahl passender Kabelschuhe und Anschlusskomponenten. Bei Fragen zu Leiterquerschnitt, Bolzengrösse, Kompatibilität oder zur geeigneten Verarbeitung beraten wir Sie persönlich.
