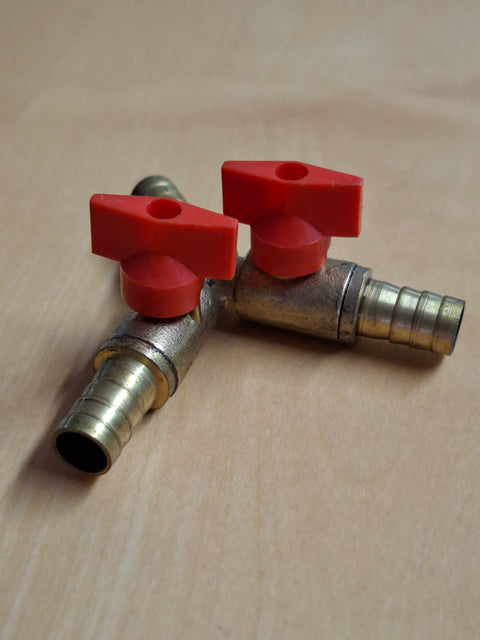

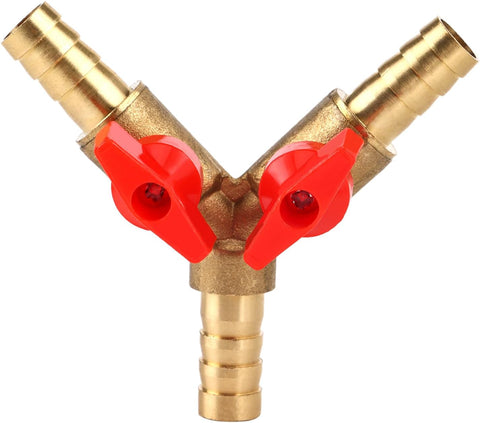

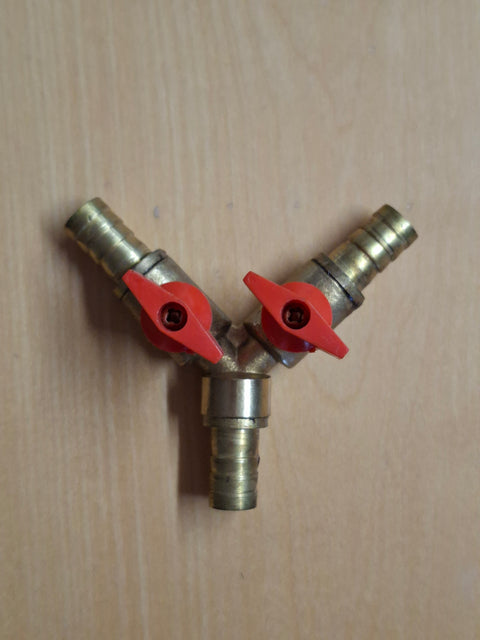

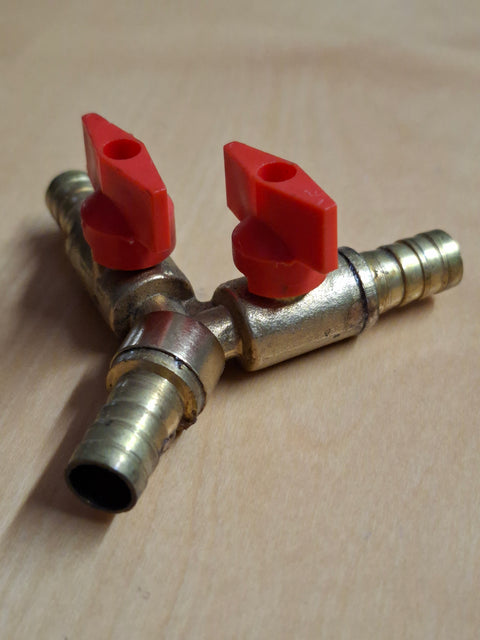

Y-Schlauchverteiler 10 mm mit 2 Absperrhähnen – 3-Wege-Schlauchverbinder

Dieser Y-Schlauchverteiler mit 10-mm-Schlauchtüllen ermöglicht die Aufteilung einer passenden Schlauchleitung auf zwei Abgänge. Die beiden seitlichen Leitungswege lassen sich über separate Absperrhähne bedienen. Damit können Sie einen Abgang öffnen und den anderen schliessen oder beide gleichzeitig nutzen, sofern die angeschlossene Anlage dafür ausgelegt ist.

Die Y-förmige Bauweise führt drei Schlauchanschlüsse in einem kompakten Bauteil zusammen. Alle drei Anschlüsse sind als gerippte Schlauchtüllen mit einem angegebenen Aussendurchmesser von 10 mm ausgeführt. Vorgesehen sind passende flexible Schläuche mit ungefähr 10 mm Innendurchmesser. Prüfen Sie vor der Montage die tatsächlichen Schlauchmasse und die Eignung des Schlauchmaterials für die Tüllenverbindung.

Die zwei roten Drehgriffe heben sich deutlich vom metallischen Verteilerkörper ab. Jeder Griff bedient den Absperrhahn des zugehörigen Abgangs. So lassen sich zwei angeschlossene Leitungen direkt am Verteiler getrennt absperren. Die manuelle Bedienung benötigt keinen elektrischen Anschluss und keine zusätzliche Steuerung.

Ein solcher Schlauchverbinder ist beispielsweise für die übersichtliche Leitungsführung bei geeigneten Bewässerungs- und Schlauchanwendungen praktisch. Auch bei einer individuellen Installation im Campingbereich kann er eingesetzt werden, wenn sämtliche Komponenten und Betriebsbedingungen zusammenpassen. Die tatsächliche Eignung richtet sich nach Medium, Druck, Temperatur, Schlauchmaterial und Einbausituation.

Zum Anschluss wird der passende Schlauch auf die jeweilige Tülle geschoben und mit einer geeigneten Schlauchschelle gegen Abrutschen gesichert. Die gerippte Oberfläche unterstützt den Halt der Schlauchverbindung. Wählen Sie die Schellen passend zum Schlauchaussendurchmesser und achten Sie darauf, den Schlauch beim Festziehen nicht zu beschädigen. Nach der Montage sind alle Anschlüsse auf festen Sitz und Dichtheit zu prüfen.

Planen Sie am Einbauort ausreichend Platz für die drei Schlauchleitungen und die Bedienung der beiden Absperrgriffe ein. Die Schläuche sollten ohne Knick und ohne Zugbelastung am Verteiler verlaufen. Vermeiden Sie, dass das Gewicht angeschlossener Leitungen dauerhaft an den Tüllen hängt. Für Wartungsarbeiten muss die Anlage zuvor drucklos gemacht werden.

Die drei 10-mm-Anschlüsse bezeichnen die Schlauchtüllen und sind keine Gewindeanschlüsse. Der Verteiler ist kein Druckminderer und passt den Betriebsdruck nicht automatisch an. Eine Freigabe für Trinkwasser oder brennbare Gase ist für dieses Angebot nicht ausgewiesen; solche Anwendungen dürfen daher nicht allein aus der Bauform oder der Metallausführung abgeleitet werden.

Technische Angaben:

• Produkttyp: Y-Schlauchverteiler / 3-Wege-Schlauchverbinder
• Bauform: Y-förmig
• Anzahl Schlauchanschlüsse: 3
• Schlauchtüllen: jeweils 10 mm Aussendurchmesser
• Schlauchwahl: passend zu den 10-mm-Tüllen
• Absperrhähne: 2, separat manuell bedienbar
• Grifffarbe: Rot
• Ausführung: Metallkörper mit gerippten Schlauchtüllen
• Schlauchbefestigung: mit geeigneten Schlauchschellen
• Elektrischer Anschluss: nicht erforderlich
• Verkaufseinheit: 1 Stück
• Artikelnummer: CW24A95

Lieferumfang: 1 Y-Schlauchverteiler mit drei 10-mm-Schlauchtüllen und zwei Absperrhähnen. Anschlussleitungen sind nicht enthalten.
