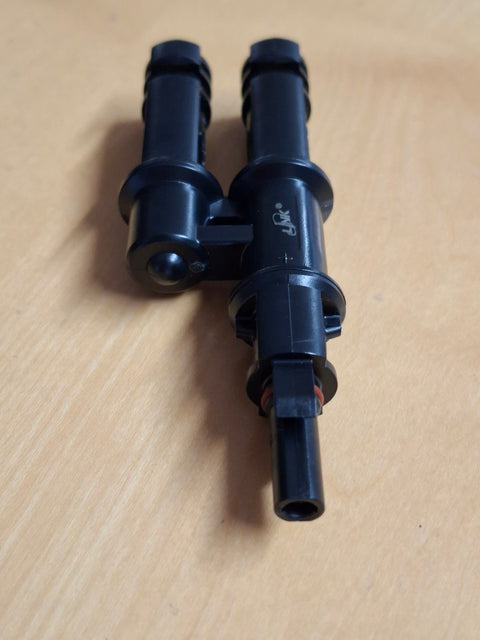

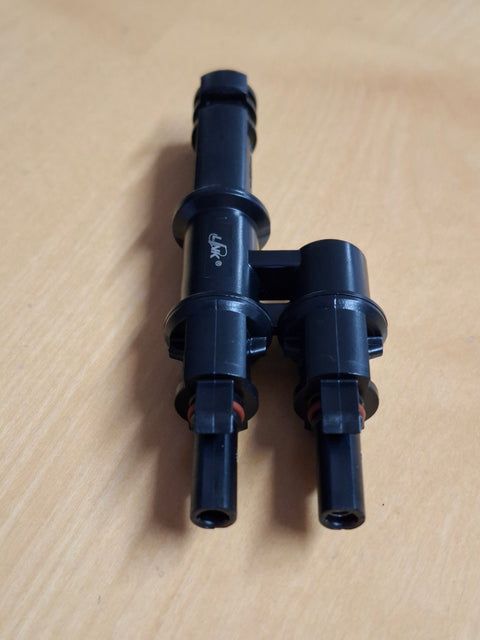

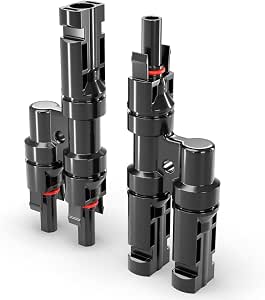

2-fach MC4 Solar-Abzweigverbinder – Parallelverbinder für 2 Solarmodule

Mit dem 2-fach MC4 Solar-Abzweigverbinder lassen sich zwei Solarmodule einfach und platzsparend parallel miteinander verbinden. Das Set eignet sich ideal für Solaranlagen auf Wohnmobilen, Wohnwagen, Campern und Booten sowie für Inselanlagen und stationäre Photovoltaikanlagen.

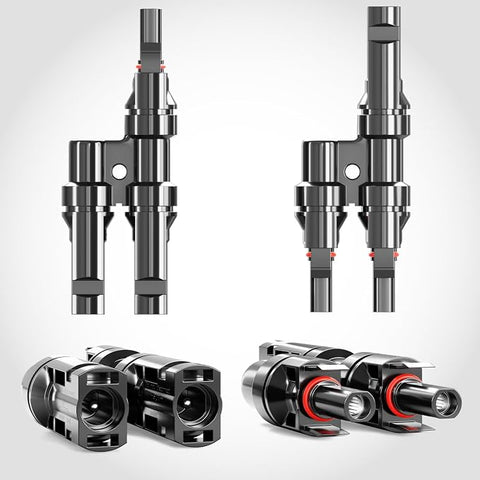

Das Set besteht aus einem Plus- und einem Minus-Abzweigverbinder. Damit können die Anschlüsse von zwei Solarmodulen zu jeweils einer gemeinsamen Plus- und Minusleitung zusammengeführt werden.

Die robusten Steckverbinder bestehen aus widerstandsfähigem PPO- und PA-Kunststoff. Versilberte Kupferkontakte sorgen für eine gute elektrische Leitfähigkeit und geringe Übergangswiderstände. Dank der Schutzart IP67 sind die Steckverbindungen bei fachgerechter Montage staubdicht und gegen zeitweiliges Untertauchen in Wasser geschützt.

Vorteile:

• 2-fach Solar-Abzweigverbinder im Set

• MC4-kompatibles Stecksystem

• Zur Parallelschaltung von zwei Solarmodulen

• Komplettset für Plus- und Minusleitung

• Zwei Modulanschlüsse auf jeweils einen gemeinsamen Anschluss

• Kontakte aus versilbertem Kupfer

• Robustes Gehäuse aus PPO und PA

• Schutzart IP67

• Staubdichte und gegen zeitweiliges Untertauchen geschützte Steckverbindungen

• Korrosionsbeständige Konstruktion

• Für den Ausseneinsatz geeignet

• Selbstverriegelndes Stecksystem

• Einfache Montage und Demontage

• Montageschlüssel im Lieferumfang enthalten

• Ideal für Wohnmobile, Wohnwagen, Camper und Boote

• Auch für Inselanlagen und stationäre Photovoltaikanlagen geeignet

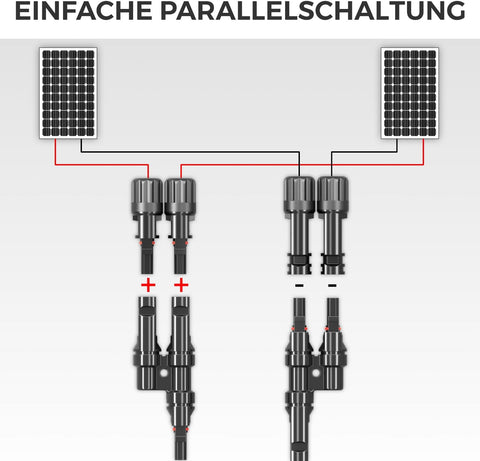

Zwei Solarmodule einfach parallel verbinden

Der Solarverteiler ermöglicht die Parallelschaltung von zwei Photovoltaikmodulen ohne zusätzliche Verteilerbox.

Dabei werden die beiden Plusleitungen der Solarmodule über einen gemeinsamen Anschluss zusammengeführt. Der zweite Verbinder übernimmt die Zusammenführung der beiden Minusleitungen.

Bei einer Parallelschaltung bleibt die Spannung grundsätzlich auf dem Niveau eines einzelnen Solarmoduls, während sich die Ströme der beiden angeschlossenen Module addieren.

Dadurch lassen sich zwei Solarmodule übersichtlich und platzsparend miteinander verbinden.

Ideal für Solaranlagen auf Wohnmobilen und Campern

Auf Wohnmobil- und Camperdächern werden häufig mehrere kleinere Solarmodule eingesetzt, um die verfügbare Dachfläche zwischen Dachfenstern, Lüftern, Klimaanlagen und weiteren Dachaufbauten optimal auszunutzen.

Der 2-fach Solar-Abzweigverbinder eignet sich für folgende Anwendungen:

• Wohnmobile und Wohnwagen

• Campervans und Kastenwagen

• Aufstelldächer und Hubdächer

• Boote und Yachten

• Autarke Solaranlagen

• Inselanlagen

• Balkonkraftwerke bei geeigneter Systemauslegung

• Stationäre Photovoltaikanlagen

Hochwertige Materialien und zuverlässige Verbindung

Das Gehäuse besteht aus robustem PPO- und PA-Kunststoff und ist für anspruchsvolle Anwendungen im Aussenbereich ausgelegt.

Die Kontakte aus versilbertem Kupfer ermöglichen eine gute elektrische Leitfähigkeit und reduzieren elektrische Übergangswiderstände.

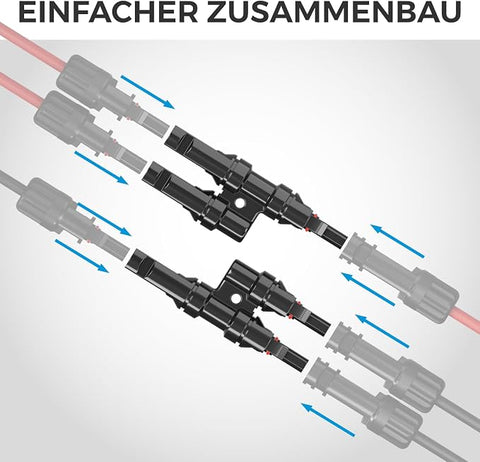

Die integrierte Verriegelung sorgt dafür, dass die Steckverbinder nach dem Zusammenstecken sicher einrasten. Zum Lösen der Verbindung kann der mitgelieferte Montageschlüssel verwendet werden.

Schutzart IP67 – staubdicht und gegen zeitweiliges Untertauchen geschützt

Die Schutzart IP67 bedeutet, dass das Steckverbindergehäuse bei ordnungsgemäss zusammengesteckter und verriegelter Verbindung vollständig gegen das Eindringen von Staub geschützt ist.

Zusätzlich besteht Schutz gegen die Auswirkungen eines zeitweiligen Untertauchens in Wasser unter den festgelegten Prüfbedingungen der Schutzart IPX7. Üblicherweise wird dabei eine Prüfdauer von 30 Minuten bei einer Wassertiefe von bis zu einem Meter zugrunde gelegt.

IP67 bedeutet jedoch nicht, dass die Steckverbinder für dauerhaftes Untertauchen, Hochdruckreinigung oder beliebige Wasserbelastungen geeignet sind.

Die angegebene Schutzart gilt nur bei fachgerechter Montage, geeigneten Gegensteckern und korrekt sitzenden Dichtungen.

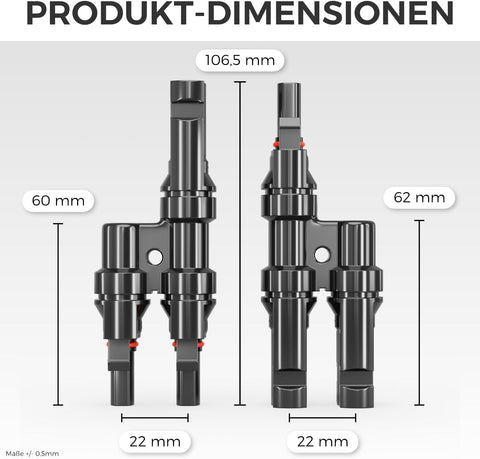

Technische Daten:

• Produkt: Solar-Abzweigverbinder / Solarverteiler

• Ausführung: 2-fach

• Anwendung: Parallelschaltung von zwei Solarmodulen

• Stecksystem: MC4-kompatibel

• Anschlusskonfiguration: Zwei Modulanschlüsse auf einen gemeinsamen Anschluss, jeweils für Plus und Minus

• Gehäusematerial: PPO / PA

• Kontaktmaterial: Versilbertes Kupfer

• Schutzart: IP67

• Verriegelung: Selbstverriegelnd

• Einsatzbereich: Solaranlagen im Innen- und Aussenbereich

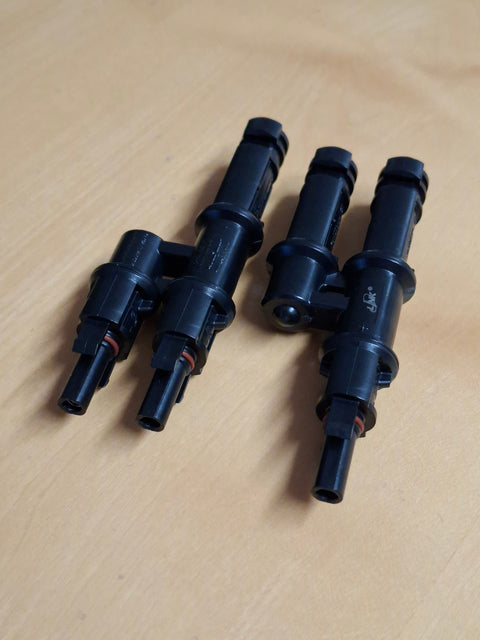

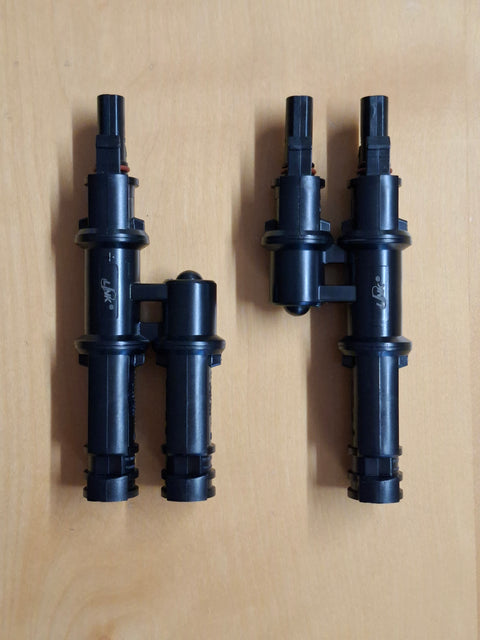

Lieferumfang:

• 1 x 2-fach Solar-Abzweigverbinder für Plus

• 1 x 2-fach Solar-Abzweigverbinder für Minus

• 1 x Montageschlüssel

Insgesamt erhalten Sie ein komplettes Set zur Parallelschaltung von zwei Solarmodulen.

Wichtige Hinweise zur Installation

Bei parallel geschalteten Solarmodulen addieren sich die Ströme der einzelnen Module. Deshalb müssen sämtliche verwendeten Komponenten für den maximal möglichen Gesamtstrom ausgelegt sein.

Dies betrifft insbesondere Solarkabel, Steckverbinder, Sicherungen, Dachdurchführungen und den verwendeten MPPT-Solarladeregler.

Für eine optimale Parallelschaltung sollten Solarmodule mit zueinander passenden elektrischen Kennwerten verwendet werden.

Bitte beachten Sie, dass MC4-kompatible Steckverbinder verschiedener Hersteller nicht automatisch miteinander kompatibel oder für eine gemeinsame Verwendung freigegeben sind.

Steckverbindungen dürfen nicht unter Last getrennt werden. Die Installation muss entsprechend den geltenden elektrischen Sicherheitsvorschriften erfolgen.
